8M同步帶輪的齒形標準屬于HTD(High Torque Drive)系列，是工業常用的一種圓弧齒形結構，具有高負載傳動能力和良好的嚙合穩定性。其齒距為8mm，采用圓弧型齒廓設計，不同于傳統梯形齒型，更適合高扭矩傳動場合。正確遵循標準幾何參數對于加工、匹配和使用壽命具有重要意義。

一、8M齒形屬于HTD圓弧齒系列標準

8M同步帶輪的齒形隸屬于HTD圓弧齒系列，是目前中高扭矩同步傳動系統中的主流齒型之一。HTD齒形相較傳統梯形齒，采用全齒深圓弧輪廓設計，齒頂較寬，嚙合面大，能有效分散載荷、降低齒面接觸應力，提升負載能力。8M中的“8”表示帶齒間距為8mm，屬于中等模數系列，廣泛應用于機床、包裝機械、工業自動化設備等領域。

二、8M齒形的關鍵幾何參數要求

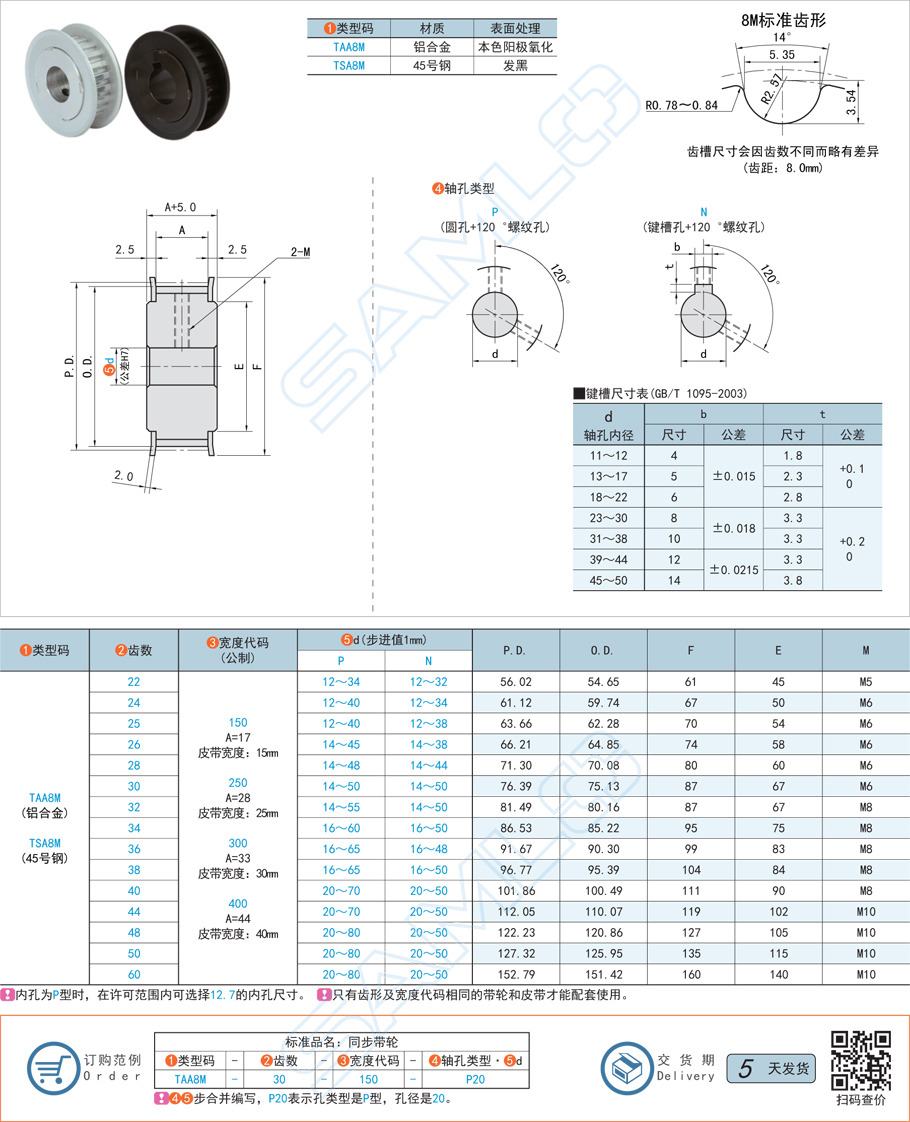

在8M齒形標準中，每個齒輪參數都需精確控制，包括齒高、齒底圓角、齒頂寬度、節圓直徑及齒形對稱度。其齒高約為3.36mm，齒形為非漸開線圓弧，要求高精度加工設備和專用刀具進行滾齒或插齒。齒形標準明確了齒根過渡曲線與齒面角度，以確保與HTD型同步帶完全嚙合。加工過程中，如齒形輪廓誤差或表面粗糙度超標，將導致嚙合不良、跑偏、噪音或過早磨損。

三、嚴格遵守標準確保匹配性與壽命

8M齒形標準并不僅是理論圖紙要求，更是實際應用中保證帶輪與同步帶高效傳動性能的基礎。帶輪生產必須參考ISO標準或OEM規范，選用標準HTD刀具和對應加工路徑。若齒形未達標準，不僅傳動效率下降，甚至可能造成皮帶爬齒、斷裂或系統振動異常。因此，在設計選型及制造檢測中，必須嚴格檢驗齒形輪廓的精度和一致性。

總結：

8M同步帶輪的齒形標準以HTD圓弧結構為核心，具備高負載、低噪音、精確嚙合等優勢。合理遵循標準幾何參數，不僅能延長帶輪與同步帶的使用壽命，更是保障整機穩定運行的關鍵。精密加工與嚴格質檢是確保齒形符合標準的基礎，建議生產商與采購方高度重視。本文內容是上隆自動化零件商城對“8M同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
