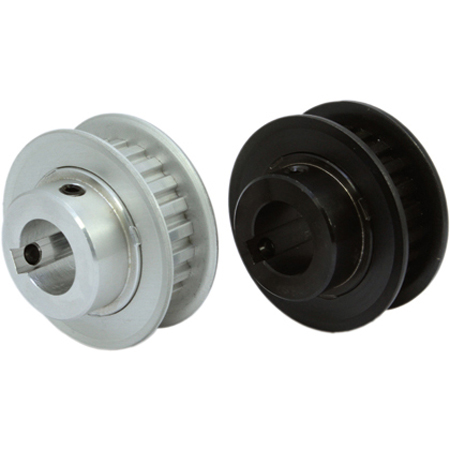

高扭矩同步帶輪在動力傳輸中起關鍵作用，其齒形精度直接影響傳動效率、噪聲水平及使用壽命。齒形精度控制主要涉及加工精度、測量方法、材料及熱處理等方面。以下從齒形精度要求、影響因素及優化措施三方面展開分析。

一、齒形精度要求

1.齒距公差

  ●確保齒間距均勻，避免傳動過程中同步帶與帶輪嚙合誤差累積。

  ●典型公差要求：±0.02mm(高精度場合可控制在±0.01mm)。

2.齒廓形狀誤差

  ●確保齒廓與同步帶的匹配度，減少嚙合沖擊，提高傳動平穩性。

  ●誤差范圍一般控制在±0.01mm以內。

3.齒側間隙

  ●適當控制齒側間隙，以避免過盈或過大的間隙導致滑動誤差或噪聲增加。

  ●通常設定間隙為0.02~0.05mm。

4.徑向跳動

  ●過大的徑向跳動會導致同步帶張緊力變化，影響傳動穩定性。

  ●高精度同步帶輪徑向跳動應控制在≤0.03mm。

二、影響齒形精度的因素

1.加工精度

  ●齒形加工方式：一般采用CNC精密切削、滾齒或電火花加工，高精度要求可用磨齒工藝。

  ●刀具精度：使用高精度成型刀具，定期修磨保持刃口鋒利。

2.材料變形控制

  ●鋁合金同步帶輪：易受溫度影響，需采用T6熱處理消除內應力。

  ●鋼制同步帶輪：需進行調質或滲碳處理，提高硬度及耐磨性，減少齒形磨損變形。

3.熱處理工藝

  ●確保齒形在熱處理后不發生尺寸變化，建議采用低溫回火(<200℃)。

4.測量與檢測

  ●齒距測量：采用影像測量儀或三坐標測量儀(CMM)檢測齒形誤差。

  ●跳動檢測：使用偏擺儀或激光測量儀控制徑向跳動誤差。

三、優化齒形精度的措施

1.精密加工

  ●采用五軸CNC加工中心，提高齒形一致性。

  ●關鍵尺寸(齒頂圓、節距圓)使用高精度刀具加工，確保輪廓準確。

2.優化材料與熱處理

  ●鋼件可選用40Cr或45#鋼并進行調質處理，提高尺寸穩定性。

  ●鋁合金材料可選用7075-T6，提高強度并減少熱膨脹影響。

3.嚴格質量檢測

  ●批量生產前進行試制，確保齒形符合設計要求。

  ●使用高精度測量儀器(例如齒輪測量中心)檢測齒形誤差。

總結

高扭矩同步帶輪的齒形精度控制需要從加工方式、材料穩定性、熱處理及檢測手段多方面入手，確保齒形誤差在合理范圍內，提高傳動效率和使用壽命。本文內容是上隆自動化零件商城對“高扭矩同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
