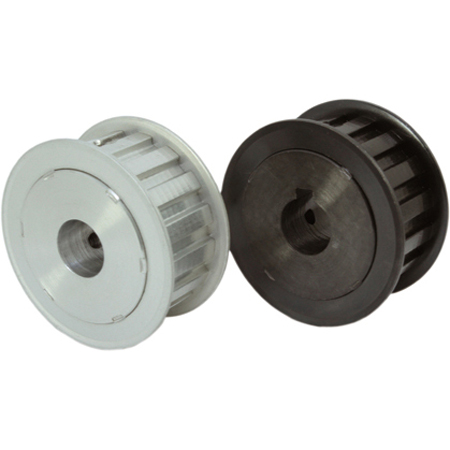

同步帶輪的齒角設計標準對實現齒帶與齒輪高效嚙合起到?jīng)Q定性作用。不同齒形如梯形齒、圓弧齒、改進齒等其齒角各有標準，需根據工況合理選擇。齒角直接影響嚙合精度、接觸面積與受力狀態，是確保無滑移、傳動平穩和延長壽命的核心參數之一。

一、齒角的定義與傳動意義

齒角是指同步帶輪齒形中兩個齒側線之間的夾角，決定了輪齒的幾何構型與受力方向。在同步帶傳動中，齒角不僅影響帶輪與同步帶齒之間的嚙合形態，更關系到負載分布、嚙合剛度及傳動效率。齒角過小則接觸面積減小，容易發生齒面啃合、局部磨損;齒角過大則導致傳動剛性下降，嚙合不充分甚至跳齒。合理齒角能提升嚙合效率、減小振動與噪音、提高運轉穩定性，尤其在高精度與高負載場合中更為關鍵。

二、常用齒形齒角標準及其應用

同步帶輪齒形主要分為梯形齒和圓弧齒兩類，其中各自的齒角標準也不同。梯形齒(如T型)齒角一般為40°，適用于輕載、中速場合，制造工藝成熟;而HTD(高扭矩圓弧齒)系列采用弧形齒側線，等效齒角為約30°~38°，用于較大負載工況。GT系列(Gates Tooth)齒輪則進一步優化齒角與齒側曲線，使嚙合更均勻，齒角一般控制在36°~40°之間，以滿足高速同步傳動需求。齒角越小，齒側接觸越靠近齒根，受力更集中于根部;齒角偏大時，接觸線趨于中性，有利于分散載荷。在特種行業如醫療、航天或高精度自動化設備中，甚至會采用定制齒角與復合曲線齒形，以匹配特殊的扭矩波動或剛性要求。

三、齒角設計對嚙合性能的影響

齒角作為齒形設計的核心參數之一，對嚙合過程中的動態響應有直接影響。若齒角與同步帶齒形不一致，將導致嚙合間隙、嚙合誤差甚至提前磨損，最終引發定位偏差或噪音異常。此外，齒角也與齒頂圓、節圓及嚙合深度相互制約，不能單獨設計而忽略整體結構匹配。因此，在設計同步帶輪時，應結合同步帶的齒形參數、齒距、齒寬、節圓直徑等多因素綜合考慮。為保障長期運行的精度與效率，齒角加工公差也應控制在微米級誤差范圍內。對于標準化量產帶輪，建議采用國際通行齒角參數體系，而在非標定制場合，則需根據仿真與測試反饋迭代優化齒角設計。

總結分析

同步帶輪的齒角設計是決定傳動質量的根本要素之一。標準化齒角既能保障產品互換性與通用性，又能提升嚙合效率與抗磨性能。不同齒形系列對應不同齒角標準，而非“越大越牢靠”或“越小越緊密”的線性判斷。在設計實踐中，必須以嚙合穩定性、受力合理性和加工可實現性為核心依據，權衡設計目標與制造成本，確保整機傳動系統的高效與可靠。

個人觀點

我認為，齒角是同步帶輪設計中容易被忽視但極其重要的細節。許多傳動異常并非來自帶材或裝配問題，而是源于齒角與齒形的不協調。因此，建議在同步帶輪選型或定制過程中，設計人員要重視齒角標準的選定與驗證，并優先選用成熟系列齒形，減少試錯與故障風險，從源頭提升機械系統的穩定性。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
