輕量化同步帶輪廣泛應用于高速、節能與動態響應要求高的自動化設備中，主要包括鋁合金帶輪、工程塑料帶輪、中空結構帶輪及復合材料帶輪。其設計兼顧強度、剛性與質量控制，通過優化結構與材料選型，有效降低傳動系統的慣性負擔，提升傳動效率與設備壽命，已成為現代機械系統設計的趨勢之一。

一、輕量化同步帶輪的類別與材料特性

輕量化同步帶輪是指在滿足傳動功能與力學性能要求的前提下，通過材料優化與結構簡化，最大限度降低自身質量的帶輪組件。當前主流的輕量化同步帶輪主要包括以下幾類：

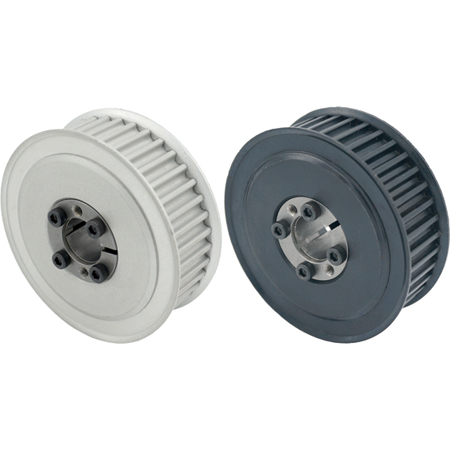

1.鋁合金帶輪：以6061、7075等高強度鋁合金為基材，具備良好的剛性、加工性與耐腐蝕性，是工業自動化、包裝機械及醫療設備中應用最廣泛的輕量化帶輪形式。

2.工程塑料帶輪：如POM(聚甲醛)、PA(尼龍)、PEEK等材料制成，質量更輕，適用于低載荷、低速或?qū)υ肼暱刂埔蟾叩膽?yīng)用場景。

3.中空結構帶輪：通過輪轂開槽、中空輻條等減重結構設計，在保持整體剛性的同時大幅降低慣性，適合高速運轉設備使用。

4.復合材料帶輪：采用碳纖維增強樹脂或玻纖復合材料制成，具備極高的強度-重量比，是航空設備與高端3C設備中較為先進的應用形式。

不同類型輕量化帶輪在應用中的選擇，需結合具體負載、轉速、精度與環境要求進行權衡。

二、輕量化帶輪的應用優勢與性能影響

輕量化同步帶輪不僅可以降低設備總質量，更在動態響應性、能耗控制與噪聲振動方面展現出諸多優勢：

1.減少旋轉慣量：同步帶輪作為旋轉部件，其質量越小，慣性越低，能顯著提升加減速效率，特別適用于頻繁啟停的自動化搬運系統或CNC設備。

2.降低能耗與熱量積聚：質量減輕后電機負載降低，有效降低整機運行時的能耗，同時減少摩擦發熱，延長軸承及帶體壽命。

3.提升動態穩定性：尤其在高速傳動系統中，輕量化帶輪更易實現動平衡，降低因偏心或結構不對稱帶來的振動。

4.改善機械結構集成性：輕質帶輪便于搭配輕量電機、模塊化直線模組或協作機器人使用，提升整機布局的靈活性和維護便利性。

但需注意的是，輕量化設計不能以犧牲剛性、強度為代價，應配合有限元分析及壽命模擬，確保其長期運行穩定。

三、選型與設計中的要點與挑戰

輕量化同步帶輪的設計需從材料特性、應用環境與制造工藝三方面統籌考量。選型建議包括：

1.根據載荷等級選擇材質：對于中高速、較大張力場合，應優先選擇鋁合金材質;而低負載或需靜音環境的設備，可采用POM或PA材料。

2.兼顧結構優化與加工性：通過輻條式輪轂、中空軸孔、薄壁輪緣等結構減重手段，確保在不影響強度的前提下降低質量。

3.耐磨性與抗疲勞性設計：輕量化帶輪通常配合同步帶齒面?zhèn)鲃樱杓訌婟X面熱處理或表面涂層處理，如硬質陽極氧化或鍍鎳，以抵抗長時間運行的磨損。

4.動態平衡校驗：為滿足高速或高精度傳動需求，建議輕量化帶輪在出廠前進行動態平衡測試，防止因質量偏心產生高速抖動。

此外，復合材料和3D打印等先進制造技術為未來輕量化帶輪開發提供了新的設計自由度，未來有望實現更加個性化和定制化的傳動部件。

總結分析

輕量化同步帶輪通過優化材料與結構設計，在提升傳動系統響應速度、降低能耗與振動噪聲方面具備顯著優勢，尤其適用于高動態、高速、低慣量要求的設備場景。在設計中應綜合考慮其受力結構、耐磨性能與動態特性，避免因減重過度導致可靠性下降。隨著新材料與制造技術的不斷發展，輕量化帶輪將在自動化裝備中發揮越來越核心的作用。

個人觀點

我認為輕量化同步帶輪的普及是智能制造和綠色生產理念的體現。在實際選型中，我們不應只追求極致減重，更應關注其運行壽命、穩定性與可維護性。建議設計者結合具體工況，通過數字仿真手段評估帶輪結構動態性能，真正實現性能與質量的雙贏，從而構建高效、可持續的現代傳動系統。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
