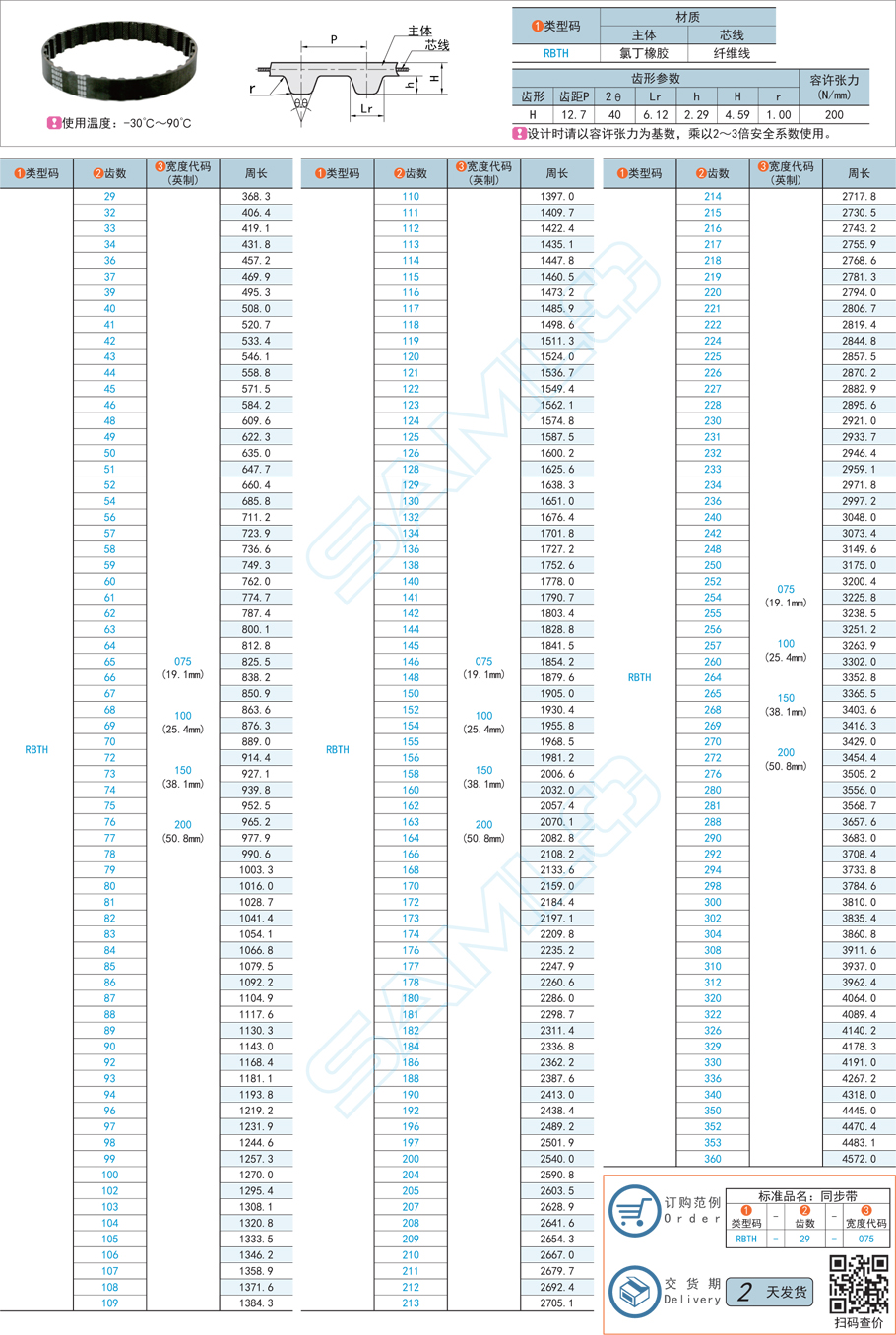

同步帶系統以齒形嚙合實現無滑移傳動，但若被應用于帶有斜齒輪或斜向力結構的機構中，往往會產生一定的打滑或嚙合偏移風險。這主要與同步帶的受力方向、帶輪軸線偏角及帶齒形狀有關。本文從結構受力分析、打滑機理與防護優化三方面解析同步帶在斜齒輪結構中打滑的原因與解決方案。

一、斜齒結構下的受力特點

? 斜向載荷引起軸向推力：

斜齒輪結構本身具有螺旋角，在嚙合時產生軸向分力，而同步帶傳動屬于平行面嚙合機構，不具備吸收或抵消軸向分力的能力。此時，帶體會沿帶輪側面產生偏移，導致嚙合齒形錯位。

? 接觸角度不匹配：

同步帶齒形一般為梯形或弧形，設計用于正向線性嚙合。當安裝在斜齒式帶輪或存在傾角的傳動路徑中時，齒面受力不均，部分齒接觸過度，另一側齒形則脫離嚙合，從而引起瞬間滑移。

? 帶輪平行度不足放大誤差：

當帶輪軸線因結構布置或裝配誤差形成微小斜度時，帶體將周期性向一側偏跑，造成齒與槽錯位嚙合，長期運行后出現“打滑+異常磨損”的復合故障。

二、打滑的主要機理與表現

? 嚙合齒面分離：

由于受力方向偏離設計線，部分齒槽無法正常承受扭矩傳遞，導致傳動瞬間失效。

? 帶體橫向蠕動：

同步帶在受軸向分力影響下會沿帶寬方向滑動，形成“蛇形運動”，表現為打滑與噪聲同步發生。

? 摩擦熱積累：

斜向嚙合使齒形邊緣局部摩擦嚴重，帶齒溫升加快，材料軟化后摩擦系數降低，進一步加劇打滑。

三、解決與優化建議

? 使用直齒型同步帶輪結構，保持傳動線與受力方向一致。

? 在斜向傳動場合選用鋼絲增強型聚氨酯同步帶，其抗側向變形能力強，能承受一定偏角。

? 確保帶輪軸線平行度≤0.1mm/100mm，并配合導向擋圈或張緊輪防偏。

? 適當提高張緊力，但不可超過額定極限，否則易引起軸承額外負荷。

總結

同步帶若用于斜齒輪或帶有軸向分力的結構中，? 確實存在打滑風險，主要源于受力方向偏移與嚙合角度不匹配。要實現穩定傳動，應從結構設計入手，盡量避免混用斜齒與同步齒結構，并結合正確張緊與導向措施，從根本上減少打滑與偏移故障。本文內容是上隆自動化零件商城對“同步帶”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
