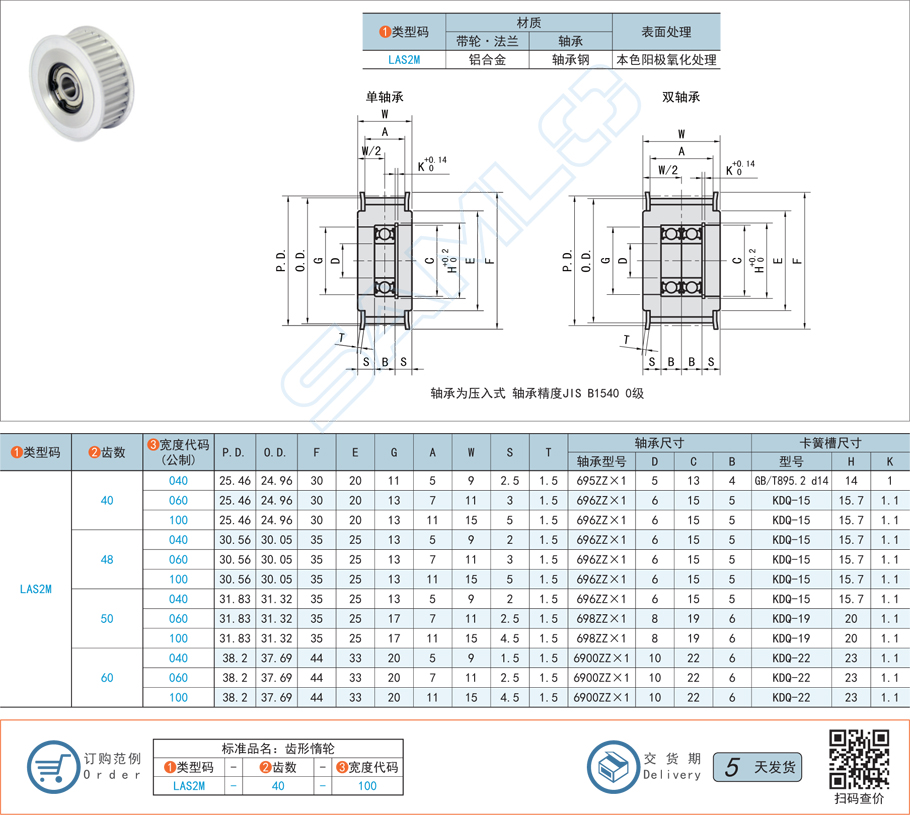

齒形惰輪的導向誤差主要指其在傳動系統中的徑向跳動、軸向跳動(端面跳動)和軸線平行度偏差，這些誤差會嚴重影響同步帶的穩定運行和傳動精度。專業的檢測方法包括使用百分表或位移傳感器進行高精度測量。核心步驟是：首先檢測惰輪齒面的徑向跳動，以評估其制造精度和安裝偏心;其次檢測惰輪側面的軸向跳動，以評估其軸線垂直度;最后，通過光學或幾何方法檢測惰輪軸線與主動輪軸線的平行度。這些量化檢測是保障同步帶傳動系統穩定性和壽命的關鍵。

一、徑向跳動誤差的檢測

? 徑向跳動的定義與影響： 徑向跳動誤差是指惰輪在旋轉過程中，其節圓半徑或齒面外圓相對于軸線的最大變化量。該誤差反映了惰輪的制造同心度、安裝偏心或軸承游隙。

1.檢測工具： 使用高精度百分表或電子位移傳感器。

2.檢測方法： 將百分表的測頭垂直接觸惰輪齒面的外圓或節圓定位表面。緩慢且平穩地旋轉惰輪一周，記錄百分表上顯示的最大和最小讀數之差，即為徑向跳動量。

? 誤差的影響： 過大的徑向跳動會導致同步帶在運行中產生周期性的張力變化和高頻振動，影響傳動平穩性，并加速同步帶的張力疲勞。

二、軸向跳動誤差的檢測

? 軸向跳動的定義與影響： 軸向跳動(或端面跳動)誤差是指惰輪側面(端面)在旋轉過程中相對于其軸線的最大軸向位移量。該誤差主要評估惰輪端面與軸線的垂直度以及安裝傾斜。

1.檢測工具： 仍使用高精度百分表。

2.檢測方法： 將百分表的測頭平行于軸線，接觸惰輪的側面定位基準面。緩慢旋轉惰輪一周，記錄最大和最小讀數之差，即為軸向跳動量。

? 誤差的影響： 過大的軸向跳動會導致同步帶在運行時產生軸向推力，迫使同步帶跑偏并與惰輪的邊緣或法蘭過度刮擦，加速帶體的側面磨損，嚴重時可能導致同步帶脫落。

三、軸線平行度誤差的檢測

? 軸線平行度的定義與影響： 軸線平行度誤差是指齒形惰輪的軸線與主動輪或從動輪的軸線之間存在的不平行度。該誤差主要來源于機架安裝基準的不準。

1.檢測工具： 可使用精密水平儀、激光對中儀或直尺與百分表組合的幾何測量法。

2.幾何測量法： 在兩個帶輪軸線的兩端，使用直尺或鋼絲作為測量基準，然后用百分表測量兩個軸線在水平和垂直方向上與基準的距離差。

? 誤差的影響： 軸線平行度超差是導致同步帶跑偏、單邊受力和邊緣磨損的最常見原因。這不僅降低了傳動效率，還使同步帶的承載能力和壽命因局部載荷集中而大幅衰減。

總結： 齒形惰輪導向誤差的檢測是確保傳動穩定性的關鍵。必須使用高精度百分表分別測量徑向跳動(檢查同心度)和軸向跳動(檢查端面垂直度)。同時，采用精密幾何方法檢測惰輪軸線與主傳動軸線的平行度。這些量化數據是判斷惰輪安裝和制造質量的專業依據。本文內容是上隆自動化零件商城對“齒形惰輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
