同步帶輪的齒數與直徑參數的選配對于傳動系統的性能和效率至關重要。

選配時需要考慮以下幾個關鍵因素：

1. 傳動比

• 定義：傳動比是驅動輪和從動輪之間的齒數比或直徑比。
• 公式：傳動比 = 驅動輪齒數 / 從動輪齒數 = 從動輪直徑 / 驅動輪直徑
• 選擇：根據具體的傳動要求（如速度和扭矩），選擇合適的傳動比。例如，若需要增加輸出轉速，選擇一個較小的驅動輪和較大的從動輪。

2. 齒距與帶寬

• 齒距：同步帶輪的齒距應與同步帶的齒距相匹配，常見齒距有 2mm、3mm、5mm、8mm 等。
• 帶寬：帶寬應與帶輪的寬度相匹配，確保同步帶在帶輪上的穩定運行。

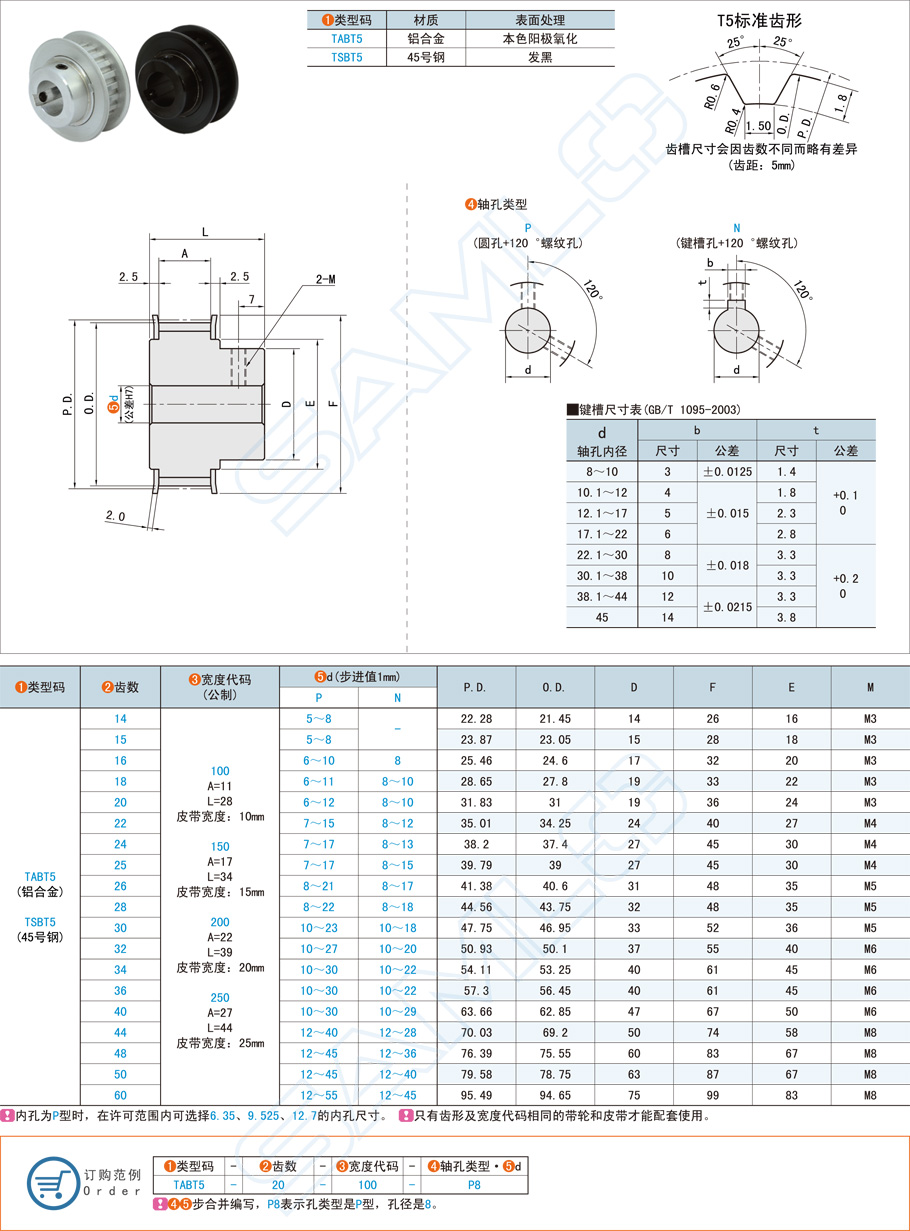

3. 齒數與直徑關系

• 公式：帶輪直徑 = 齒數 × 齒距 / π
• 選擇：根據所需傳動比和齒距，計算出合適的齒數和直徑。例如，若使用齒距為 5mm 的同步帶，齒數為 20 的帶輪直徑為：直徑 = 20 × 5mm / π ≈ 31.83mm。

4. 空間限制

• 考慮因素：根據設備的空間限制，選擇合適直徑的同步帶輪，以確保安裝和運行時不受阻礙。

5. 負載和扭矩

• 負載能力：帶輪的齒數和直徑應能夠承受系統的最大負載和扭矩，確保傳動系統的可靠性和使用壽命。
• 扭矩傳遞：較大的帶輪直徑和齒數可以增加接觸面積，提高扭矩傳遞能力。

6. 軸承和支撐

• 軸承選擇：根據帶輪直徑和負載選擇合適的軸承和支撐結構，確保傳動系統的平穩運行。

7. 齒輪材料

• 材料選擇：同步帶輪常用材料有鋁合金、鋼、不銹鋼和塑料。根據傳動系統的要求和工作環境選擇合適的材料。

實例計算

假設需要設計一個傳動系統，使用齒距為 5mm 的同步帶，傳動比為 2:1，驅動輪齒數為 20。

1. 計算驅動輪直徑：

   • 驅動輪齒數：20
   • 齒距：5mm
   • 驅動輪直徑 = 20 × 5mm / π ≈ 31.83mm

2. 計算從動輪齒數和直徑：

   • 傳動比：2:1
   • 從動輪齒數 = 驅動輪齒數 × 傳動比 = 20 × 2 = 40
   • 從動輪直徑 = 40 × 5mm / π ≈ 63.66mm

總結

同步帶輪齒數和直徑的選配需綜合考慮傳動比、齒距、空間限制、負載和扭矩等因素。通過合理的計算和選擇，可以確保傳動系統的高效穩定運行。本文內容是上隆自動化零件商城對“同步輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
