雙面齒同步帶是一種在上下兩面均有齒的同步帶，能夠在雙側同時傳遞動力，適用于復雜的多軸傳動系統或空間受限的設備。其搭配同步帶輪時，需要考慮齒型、齒距、張緊度及安裝精度等多個方面，以確保傳動效率和穩定性。

一、雙面齒同步帶與同步帶輪的搭配原則

1. 齒型匹配

●雙面齒同步帶齒型：通常采用梯形齒或弧形齒，如T型、AT型、HTD(圓弧齒)、STPD等。

●帶輪齒型一致性：同步帶輪的齒型必須與同步帶完全一致。例如，HTD型雙面齒同步帶必須搭配HTD齒型的同步帶輪，齒型不匹配會導致打滑或跳齒。

2. 齒距匹配

●雙面齒同步帶的齒距(如3mm、5mm、8mm等)必須與同步帶輪的齒距相同。齒距不一致將導致嚙合不良，影響傳動精度。

●常見齒距規格有T5、T10、AT5、AT10、HTD5M、HTD8M等，需根據實際負載選擇合適的型號。

3. 雙面齒類型選擇

●DA型(對稱齒)：上下齒對稱，適用于雙向動力傳遞。

●DB型(交錯齒)：上下齒交錯排列，適用于更復雜的傳動路徑。

●選擇何種齒形需根據傳動系統結構設計決定。

二、安裝搭配方式

1. 帶輪組合方式

●多軸同步傳動：雙面齒同步帶可用于多軸聯動，帶輪可以上下分布，實現復雜傳動路徑。

●空間有限場景：適用于需要正反向同時傳遞動力的設備，如包裝機械或紡織機械中，雙側同步帶輪分別驅動不同組件。

2. 帶輪直徑與帶寬選擇

●帶輪直徑需根據同步帶的型號選擇，避免帶輪直徑過小導致同步帶過度彎曲而降低使用壽命。

●同步帶輪的齒寬必須略寬于同步帶，以避免帶邊溢出或側向偏移，常見帶輪寬度比同步帶寬多2-5mm。

三、張緊裝置與帶輪間距

●張緊力調節：雙面齒同步帶在安裝時需保持適當?shù)膹埦o力，過松會導致同步帶跳齒，過緊則加速磨損，降低傳動壽命。

●帶輪間距合理設計：同步帶輪的中心距應確保同步帶在帶輪上至少嚙合6個齒，以保證足夠的接觸面積和傳動穩定性。

四、使用注意事項

1.避免齒面污染：同步帶和同步帶輪應保持清潔，避免油污、灰塵或異物進入齒槽，防止嚙合不良和異常磨損。

2.定期檢查與維護：定期檢查同步帶張緊度及帶齒磨損情況，及時調整或更換，避免同步帶因長期使用產生疲勞斷裂或打滑。

3.避免超載：同步帶輪系統在運行時需避免超過額定負載，以免同步帶拉伸過度或齒面損壞。

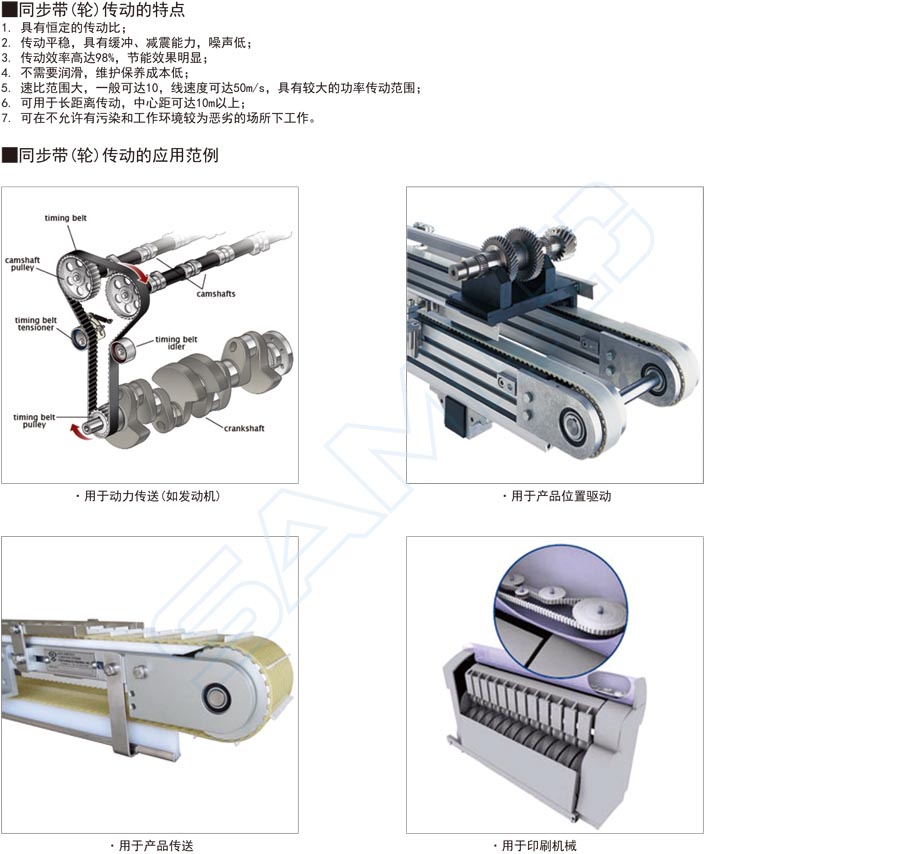

五、應用領域

●紡織機械

●包裝設備

●自動化流水線

●印刷機械

●食品加工設備

雙面齒同步帶搭配同步帶輪時，關鍵在于齒型和齒距的完全匹配，以及合理的張緊力和安裝精度。正確的搭配和維護可以有效提升設備傳動效率和穩定性，延長同步帶和同步帶輪的使用壽命。本文內容是上隆自動化零件商城對“同步帶輪與同步帶”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
