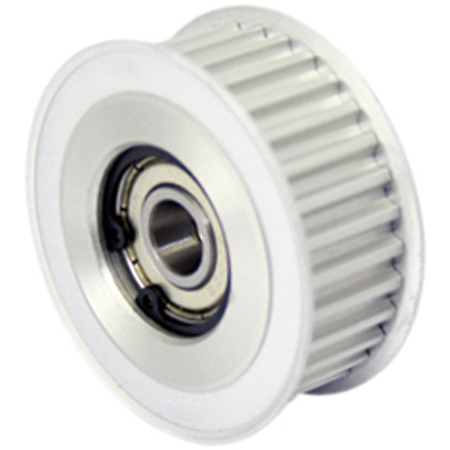

判斷齒形惰輪(或稱為齒輪)的精度，通常需要評估其幾何形狀、尺寸公差、齒輪嚙合精度、表面質量等方面。精度對齒輪的性能和使用壽命有重要影響，因此在設計、制造和裝配過程中都需要嚴格控制。以下是幾種常見的判斷齒形惰輪精度的方法。

1. 齒形公差與尺寸公差

●齒距：齒距是指相鄰兩個齒的中心距，對于齒形惰輪，齒距的一致性非常重要。齒距的誤差會影響到嚙合的平穩性和傳動效率。通常，齒距的公差要求根據齒輪的規格、精度等級和應用環境來確定。

●齒高和齒厚公差：齒輪的齒高和齒厚的精度直接影響嚙合時的接觸質量。通過使用卡尺、齒輪測量儀等工具，可以檢查齒形惰輪的齒高和齒厚是否符合設計要求。

●徑向尺寸公差：齒輪的外徑和內孔尺寸要符合公差要求。軸孔與外圈的配合精度會影響齒輪的安裝與工作精度。

2. 齒輪嚙合精度

●齒形誤差：齒形誤差是指齒輪的實際齒形與理想齒形之間的偏差，通常使用齒輪測量儀來檢測。高精度的齒輪通常有較小的齒形誤差，齒形誤差過大會導致嚙合不良、噪音大、振動大等問題。

●嚙合誤差：嚙合誤差是指兩齒輪在嚙合過程中，齒面的偏差導致的誤差。通過齒輪嚙合測試儀(如齒輪滾齒機或齒輪測量儀)可以檢查嚙合誤差。理想情況下，嚙合誤差應該在一定的公差范圍內。

3. 齒輪軸向跳動與徑向跳動

●徑向跳動：齒輪的徑向跳動是指齒輪在轉動過程中，其外圓的中心點相對于旋轉軸的偏移。較大的徑向跳動會導致嚙合不平穩，增加磨損，甚至影響使用壽命。通過使用千分表或其他測量工具，檢查齒輪的徑向跳動，確保其在允許范圍內。

●軸向跳動：軸向跳動是指齒輪在旋轉過程中其中心孔的偏移量。軸向跳動過大可能導致齒輪在軸向上的振動，從而影響嚙合精度。

4. 表面質量

●表面粗糙度：齒輪的表面質量對齒輪的工作性能至關重要，特別是齒面接觸部分。表面粗糙度過高會增加摩擦和磨損，降低齒輪的傳動效率，甚至可能導致齒輪早期失效。表面粗糙度通常使用表面粗糙度儀進行測量，齒輪應具備較低的表面粗糙度值，以保證高效平穩的工作。

●表面硬度：齒輪的齒面硬度應滿足設計要求，高硬度的齒面可以有效增加齒輪的耐磨性。通過硬度計可以測量齒面硬度，通常齒輪硬度應在HB170-HB300范圍內，具體取決于材料和使用要求。

5. 齒輪的齒輪嚙合試驗

●聲音測試：齒輪的精度可以通過聲音來初步判斷。高精度的齒形惰輪嚙合時應該平穩，噪音較小。如果嚙合不平穩或噪音大，可能是齒形誤差或齒面粗糙度過高。

●嚙合實驗：通過將齒形惰輪與其他齒輪進行配對實驗，檢查其嚙合的平穩性、效率和振動情況。理想情況下，齒輪應在低噪音、低振動的條件下順利運行。

6. 齒輪的幾何誤差分析

使用三坐標測量機(CMM)：三坐標測量機可以精確地測量齒輪的幾何形狀，檢測其各個尺寸及齒形是否符合設計要求，進一步分析幾何誤差。

7. 齒輪精度等級

齒輪的精度等級一般根據ISO 1328標準劃分，常見的精度等級包括：ISO 6級、ISO 7級、ISO 8級、ISO 9級等。每個精度等級都有具體的公差要求，不同精度等級的齒輪適用于不同的應用場景。高精度的齒輪通常用于要求較高的傳動系統，如精密儀器、航天設備等。

總結：

判斷齒形惰輪的精度需要綜合考慮多個因素，包括尺寸公差、齒形誤差、嚙合精度、表面質量、跳動等方面。通過使用專用的檢測工具和方法，如齒輪測量儀、三坐標測量機、硬度計等，可以準確評估齒輪的精度。如果齒形惰輪的各項指標都符合設計要求并在標準公差范圍內，則說明其精度較高，能夠確保傳動系統的平穩運行和高效性能。本文內容是上隆自動化零件商城對“齒形惰輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
