同步帶齒槽深度與齒數之間的關系主要受到齒形設計、帶輪直徑以及同步帶的規格影響。以下是關鍵的影響因素及其關系分析。

1. 齒槽深度的基本定義

同步帶的齒槽深度指的是帶體上齒形結構的深度，通常由同步帶的型號決定，不會因為齒數的變化而發生直接改變。例如，同規格的同步帶，不論齒數多少，其單個齒的槽深都是固定的。

2. 齒槽深度與齒數的關系

●齒槽深度主要取決于齒形規格

 ○每種同步帶型號(如MXL、XL、L、H、T5、T10、HTD 3M、HTD 5M、AT5等)都有標準化的齒形，齒槽深度是預設固定的，并不會因齒數變化而改變。

●例如：

 ○XL 型同步帶的齒槽深度一般為 1.27mm;

 ○HTD 5M 同步帶的齒槽深度一般為 2.1mm。

●齒數增加時，整體齒槽總深度增加

 ○同步帶上的齒數越多，說明同步帶的長度越長，齒槽的總數也相應增加。

 ○例如，一條齒數為 50 的 HTD 5M 同步帶，其總齒槽深度分布可達到 50 × 2.1mm，但每個齒的深度仍然保持 2.1mm。

●齒數影響同步帶輪的直徑

 ○同步帶齒數越多，對應的帶輪直徑越大(D=z⋅pπD = \frac{z \cdot p}{\pi}D=πz⋅p?，其中 zzz 為齒數，ppp 為齒距)。

 ○帶輪直徑增加時，齒形的接觸角可能會發生變化，但不會影響齒槽的基本深度。

●齒數較少時，可能影響齒槽的嚙合效果

 ○當同步帶輪齒數較少(例如少于 10 齒)，齒形與帶輪的接觸角度較大，可能會影響嚙合穩定性，尤其是在高載荷傳動中可能產生過度磨損或跳齒現象。

 ○這不會直接改變齒槽深度，但會影響齒輪和同步帶的匹配精度。

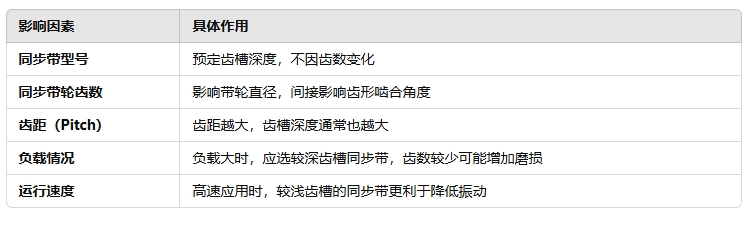

3. 影響齒槽深度和齒數關系的因素

4. 結論

●齒槽深度主要由同步帶的型號決定，不會因齒數變化而改變。

●齒數的變化會影響同步帶輪的直徑，從而可能影響齒形嚙合角度，但不會影響單個齒槽的深度。

●在選擇同步帶時，需同時考慮 齒槽深度、齒數、帶輪直徑、負載特性，以確保同步帶的穩定傳動和耐用性。

本文內容是上隆自動化零件商城對“同步帶”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
