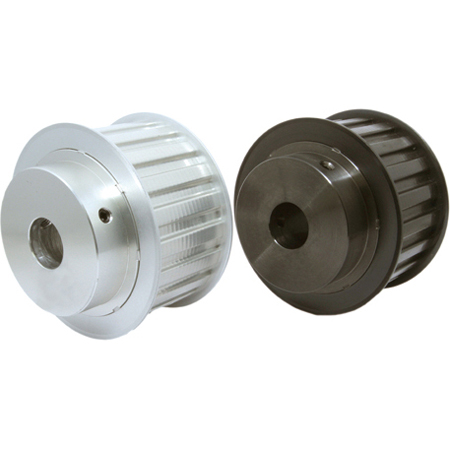

同步帶輪的凸肩部分主要用于支撐同步帶，并確保其與輪齒正確對接，以避免帶齒跑偏和減少磨損。合理的凸肩設計不僅有助于提高帶輪的工作穩定性，還能延長其使用壽命。以下是一些優化凸肩的技巧。

1. 合理的凸肩設計

●凸肩高度設計：凸肩的高度應與同步帶的厚度和寬度相匹配，確保同步帶齒輪的穩定支撐。如果凸肩過低，帶齒可能會脫落或偏離齒輪槽;如果過高，可能會增加摩擦和磨損。因此，設計時需確保凸肩的高度既能提供足夠的支撐力，又不會增加過多的摩擦。

●凸肩角度優化：凸肩的角度應為斜角設計，而不是直接垂直，減少與同步帶接觸時的摩擦力，并使得同步帶順利滑動。常見的角度設計為10°至20°，以減少同步帶受力不均和過度磨損的風險。

2. 減少應力集中

●圓角過渡設計：凸肩與帶輪齒部分的過渡設計非常重要，應避免直角或尖銳角度。圓角過渡設計能夠有效減少應力集中，避免由于應力聚焦而導致的早期疲勞損壞。通常，過渡半徑可根據輪齒的尺寸、載荷要求和帶輪直徑進行合理設計。

●避免過高凸肩：過高的凸肩可能會增加帶輪和同步帶的接觸面積，導致更多的摩擦力和熱量積聚，從而加速磨損。通過優化凸肩高度，可以減少這種負擔，提高傳動效率和壽命。

3. 材料選擇與表面處理

●材料選擇：為提高凸肩的強度和耐磨性，建議選用高強度合金鋼、鋁合金或不銹鋼等材料，能夠有效抵抗高負載和高溫環境下的磨損。

●表面處理：對凸肩進行表面硬化處理(如滲碳、氮化或鍍鉻)，可以大幅提高其抗磨損性能，減少因磨損導致的精度喪失。表面處理后的凸肩不僅能更好地支撐同步帶，還能降低摩擦系數，減少能量損耗。

4. 減少凸肩與同步帶的摩擦

●優化接觸面：凸肩與同步帶的接觸面應盡量平滑，避免表面粗糙度過大帶來額外的摩擦力。適當?shù)谋砻婀鉂嵍群蜐櫥胧┛梢杂行Ы档湍Σ翐p耗。

●潤滑設計：在設計凸肩時，考慮合適的潤滑方式。可以采用潤滑油脂或固體潤滑劑，減少同步帶與凸肩之間的摩擦力，延長帶輪的使用壽命。

5. 動態平衡與共振抑制

●動態平衡：在帶輪制造過程中，確保帶輪的動平衡。凸肩部分的任何不對稱都會影響整體平衡，導致運轉時的振動和噪音。通過精密加工和嚴格的質量控制，保證同步帶輪的平衡性，有助于提高系統的穩定性和減少疲勞損傷。

●共振抑制：合理的凸肩設計能夠有效地抑制因旋轉而引發的共振現象。設計時要考慮到輪齒的齒距、帶輪的轉速以及運行工況等因素，避免共振對帶輪造成的損害。

6. 定期檢查與維護

●定期檢查凸肩磨損情況：在長期運行過程中，凸肩部分可能出現磨損或變形，因此需要定期檢查凸肩是否仍能有效支撐同步帶。對于磨損嚴重的凸肩，需及時更換或修復，以避免對系統性能造成不良影響。

●調整同步帶張力：隨著使用時間的增長，同步帶的張力可能會發生變化。適時調整同步帶的張力，保持合理的工作狀態，能夠減少凸肩和同步帶的過度摩擦。

總結

帶凸肩型同步帶輪的凸肩設計直接影響帶輪的性能和壽命。通過優化凸肩的高度、角度、過渡半徑，選擇合適的材料與表面處理，以及保持良好的潤滑和動態平衡，可以顯著提升帶輪的抗疲勞能力、傳動效率和使用壽命。同時，定期的檢查和維護也是確保凸肩優化效果的關鍵。本文內容是上隆自動化零件商城對“帶凸肩型同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
