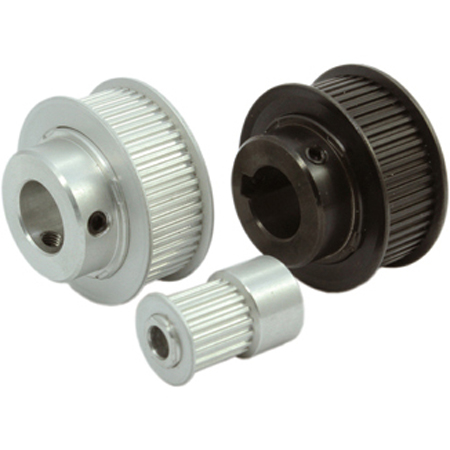

同步帶輪的徑向竄動和軸向竄動會導致傳動系統運行不穩定，影響傳動精度、加劇帶齒磨損，甚至導致同步帶跳齒或斷裂。為了避免這些問題，需要從設計、安裝、材料選擇和檢測等方面進行優化。

1. 提高帶輪的制造精度

? 選擇高精度加工工藝

 ●數控車削+磨削工藝，確保帶輪齒面光潔度和平行度。

 ●齒形加工采用滾齒、插齒或珩齒技術，減少齒部誤差。

 ●保證帶輪內孔同軸度 ≤ 0.02mm，降低偏心引起的徑向竄動。

? 帶輪動平衡處理

 ●對于大直徑或高速同步帶輪，進行動平衡測試，減少離心力導致的徑向跳動。

 ●采用平衡校正(如鉆削去重或配重調整)，確保帶輪質量分布均勻。

2. 確保安裝精度

? 提高帶輪與軸的同軸度

 ●帶輪與軸的同軸度公差 ≤ 0.05mm，過大會導致徑向竄動。

 ●采用千分表或激光對中儀進行校正，保證軸心一致性。

 ●使用高精度軸承支撐軸，減少?gòu)较蚧蝿?dòng)。

? 消除軸向竄動

 ●采用法蘭固定式同步帶輪，通過端面法蘭固定，防止帶輪軸向移動。

 ●使用定位環或軸肩結構，確保帶輪在軸上固定不竄動。

 ●若帶輪與軸采用鍵槽連接，確保鍵與鍵槽間隙≤0.02mm，以減少軸向間隙。

? 螺栓緊固力合理分布

 ●帶輪安裝時，螺栓應對角均勻緊固，防止受力不均導致帶輪歪斜。

 ●采用彈簧墊圈或防松螺母，防止螺栓松動引起軸向竄動。

3. 選擇合適的連接方式

? 精密配合公差控制

 ●采用H7/h6或H8/h7級公差配合，提高軸與帶輪的配合精度。

 ●過盈配合時，采用冷裝或熱裝，避免安裝誤差。

? 優選無鍵連接方式

 ●錐套式同步帶輪，通過錐套脹緊鎖定，提供更高的同軸度。

 ●免鍵脹緊套，避免鍵槽間隙導致的軸向或徑向跳動，提高傳動剛性。

? 使用高剛性聯軸器

 ●若同步帶輪連接伺服電機或其他動力軸，建議采用剛性聯軸器，減少軸向誤差傳遞。

4. 增加張緊機構，減少同步帶震動

? 合理調整同步帶張緊力

 ●同步帶過松：可能導致帶齒嚙合不穩定，引發徑向震動。

 ●同步帶過緊：可能增加軸承負載，導致軸向竄動。

 ●采用自動張緊輪或氣動張緊裝置，動態調整同步帶張力。

? 使用導向機構約束軸向偏移

 ●在長軸或高速旋轉應用中，可增加導向軸承或限位結構，減少軸向浮動。

 ●采用擋圈或軸端螺母固定同步帶輪，避免軸向滑移。

5. 監測與維護

? 定期檢測同步帶輪的跳動

 ●采用千分表或激光測距儀，測量徑向跳動(TIR)≤ 0.03mm。

 ●檢查軸向移動量，確保誤差在允許范圍內(一般不超過0.05mm)。

? 檢查軸承與軸承座間隙

 ●軸承磨損或游隙過大可能導致軸向移動，應定期更換軸承。

 ●選用精密級軸承(如P4或P5級)，減少軸向和徑向竄動。

? 潤滑與清潔

 ●定期檢查軸承潤滑狀況，防止因潤滑不足導致軸承間隙增大。

 ●及時清除同步帶輪表面異物，避免因積塵或油污影響嚙合精度。

結論

避免同步帶輪的徑向和軸向竄動，需要綜合考慮制造精度、安裝方式、連接結構、張緊控制和維護檢測等多個因素。確保帶輪與軸同軸度精準匹配，采用合理的固定方式，優化張緊力，并進行定期檢測，可有效減少竄動，提高傳動穩定性和使用壽命。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
