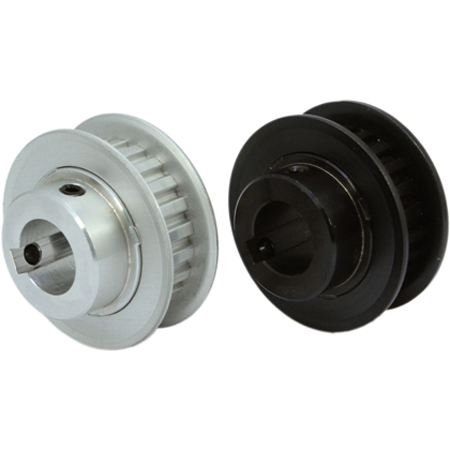

凸肩型同步帶輪的安裝孔精度設計是確保帶輪與軸正確配合、實現高效傳動的關鍵。安裝孔精度直接影響帶輪的定位精度、運行平穩性和使用壽命。設計時需綜合考慮孔徑公差、形位公差(如圓度、圓柱度)以及表面粗糙度等因素，通常參考國際標準(如ISO 2768)并結合具體工況進行優化。

一、安裝孔的基本設計要求

1.孔徑公差

   ○根據軸徑和配合要求，確定安裝孔的公差等級(如H7、H8)。

   ○常用公差范圍為±0.01 mm至±0.03 mm，確保與軸的配合間隙適中。

2.形位公差

   ○圓度：控制安裝孔的圓度誤差(通常≤0.01 mm)，確保軸與孔的均勻接觸。

   ○圓柱度：控制安裝孔的圓柱度誤差(通常≤0.02 mm)，避免軸與孔的偏斜或卡滯。

   ○同軸度：確保安裝孔與帶輪外圓的同軸度(通常≤0.03 mm)，保證傳動的平穩性。

3.表面粗糙度

   ○安裝孔的表面粗糙度通常控制在Ra 1.6 µm以內，減少摩擦和磨損，提高配合精度。

二、安裝孔精度設計的考慮因素

1.軸與孔的配合方式

   ○間隙配合：適用于需要頻繁拆卸的場合，公差范圍較大(如H8/f7)。

   ○過渡配合：適用于需要較高定位精度的場合，公差范圍較小(如H7/k6)。

   ○過盈配合：適用于高負載、高轉速場合，公差范圍為負值(如H7/p6)。

2.材料特性

   ○根據帶輪和軸的材料(如鋼、鋁合金)，考慮熱膨脹系數和硬度差異，合理設計公差。

3.工況條件

   ○高轉速、高負載工況下，需提高安裝孔的精度等級，確保傳動的穩定性和可靠性。

三、安裝孔精度設計的實施方法

1.參考國際標準

   ○根據ISO 2768《一般公差》或GB/T 1804《一般公差》確定安裝孔的公差等級。

   ○結合ISO 286《極限與配合》選擇軸與孔的配合方式。

2.使用高精度加工設備

   ○采用數控車床或加工中心進行安裝孔的精密加工，確保尺寸和形位公差符合設計要求。

   ○使用鉸刀或磨床進行孔的精加工，提高表面質量和尺寸精度。

3.檢測與驗證

   ○使用內徑千分尺、氣動量儀或三坐標測量機(CMM)檢測安裝孔的尺寸和形位公差。

   ○通過試裝驗證軸與孔的配合效果，確保安裝順暢、無卡滯。

四、安裝孔精度設計的優化建議

1.增加導向倒角

   ○在安裝孔入口處設計導向倒角(通常為15°至30°)，便于軸的安裝和對中。

2.采用分段公差

   ○根據安裝孔的不同部位(如入口段、中間段、底部段)，設計不同的公差等級，優化配合效果。

3.表面處理

   ○對安裝孔進行表面處理(如鍍鉻、氮化)，提高耐磨性和抗腐蝕性，延長使用壽命。

五、總結

凸肩型同步帶輪的安裝孔精度設計是確保其與軸正確配合、實現高效傳動的關鍵。通過合理設計孔徑公差、形位公差和表面粗糙度，并參考國際標準進行優化，可以有效提高帶輪的定位精度和運行平穩性。采用高精度加工設備和科學的檢測方法，能夠確保安裝孔的質量，為傳動系統的穩定運行提供可靠保障。本文內容是上隆自動化零件商城對“凸肩型同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
