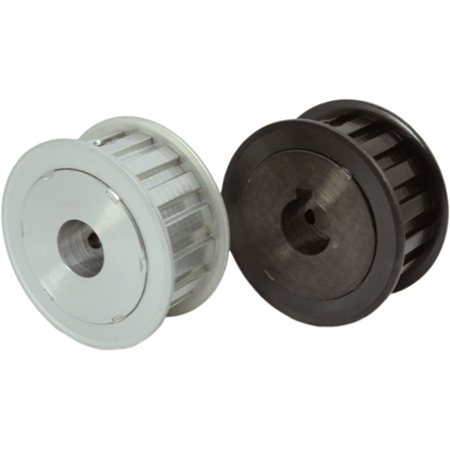

同步帶輪的導向倒角設計能夠顯著提高同步帶的安裝便捷性、嚙合精度和使用壽命。通過合理的倒角設計，可以減少同步帶與帶輪之間的摩擦和磨損，提高傳動效率。本文從倒角設計原則、加工方法、材料選擇和檢測控制四個方面，詳細介紹同步帶輪增加導向倒角的方法。

一、倒角設計原則

1.倒角角度

  ○原則：倒角角度通常為15°至45°，具體角度根據同步帶的尺寸和帶輪的幾何形狀確定。

  ○推薦方法：根據同步帶的齒形和帶輪的齒槽形狀，優化倒角角度。

2.倒角寬度

  ○原則：倒角寬度應覆蓋同步帶的齒根和齒頂，確保同步帶順利進入帶輪齒槽。

  ○推薦方法：根據同步帶的齒高和帶輪的齒槽深度，確定倒角寬度。

3.倒角位置

  ○原則：倒角應位于帶輪的齒槽入口和出口處，確保同步帶在進入和退出帶輪時順暢。

  ○推薦方法：在帶輪的齒槽兩端設計倒角，確保同步帶的嚙合和脫離順暢。

二、加工方法

1.數控加工

  ○方法：使用數控機床(如數控車床、數控銑床)進行倒角加工，確保倒角的精度和一致性。

  ○優點：加工精度高，適合高精度同步帶輪。

2.磨削加工

  ○方法：使用磨床進行倒角加工，確保倒角的表面光潔度。

  ○優點：表面質量好，適合高負載同步帶輪。

3.手工倒角

  ○方法：使用手工工具(如銼刀、砂輪)進行倒角加工，適合小批量或維修場合。

  ○優點：操作簡便，成本低。

三、材料選擇

1.高強度鋁合金

  ○特點：重量輕，強度高，適合輕負載和高速度場合。

  ○推薦牌號：6061-T6、7075-T6。

2.不銹鋼

  ○特點：耐腐蝕性好，適合潮濕和腐蝕性環境。

  ○推薦牌號：304、316。

3.工程塑料

  ○特點：重量輕，低噪音，適合輕負載和低噪音場合。

  ○推薦材料：POM(聚甲醛)、PA(尼龍)。

四、檢測控制

1.尺寸檢測

  ○檢測方法：使用卡尺、千分尺等工具檢測倒角的尺寸精度。

  ○檢測標準：確保倒角尺寸符合設計要求，公差控制在±0.01 mm以內。

2.表面質量檢測

  ○檢測方法：使用表面粗糙度儀檢測倒角的表面光潔度。

  ○檢測標準：確保表面粗糙度Ra值小于0.8 µm。

3.功能測試

  ○檢測方法：在實際使用場景中進行功能測試，確保同步帶的安裝和嚙合順暢。

  ○檢測標準：確保同步帶運行平穩，噪音低，傳動效率高。

五、總結

同步帶輪增加導向倒角的設計需綜合考慮倒角角度、寬度和位置，采用合理的加工方法(如數控加工、磨削加工、手工倒角)，選擇合適的材料(如高強度鋁合金、不銹鋼、工程塑料)，并通過嚴格的檢測控制(如尺寸檢測、表面質量檢測、功能測試)確保倒角的質量和性能。在工業設備、自動化系統和家用電器中，合理的導向倒角設計能夠顯著提高同步帶的安裝便捷性、嚙合精度和使用壽命，為設備的高效運轉提供保障。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
