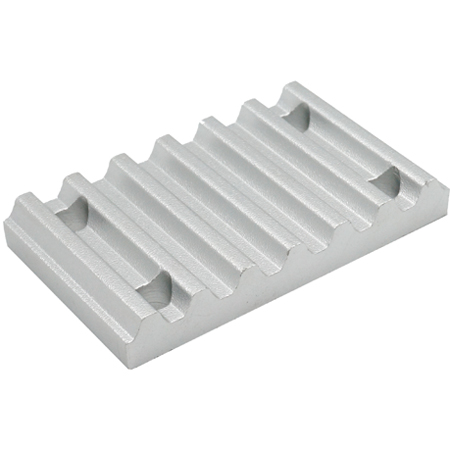

同步帶齒形壓板的中間壓板主要用于長行程同步帶傳動系統，其作用是增強同步帶與同步輪之間的接觸穩定性，減少帶體振動，提高傳動精度。合理的安裝方式可以有效提升傳動系統的耐用性，避免因帶體偏移或應力集中導致的過早磨損。2025年，隨著高強度輕量化壓板、智能張緊調節系統及免維護安裝技術的發展，中間壓板的固定方式更加可靠，適用于高速、高負載的工業應用。本文將從安裝準備、安裝步驟及優化策略三個方面詳細介紹中間壓板的安裝方法。

1. 中間壓板的安裝準備

在安裝中間壓板之前，需要確保同步帶、壓板、安裝螺栓及相關固定件的狀態良好，并做好以下準備：

(1)確認壓板尺寸與同步帶匹配

  ●中間壓板的長度和齒形應與同步帶完全匹配，否則會影響同步帶的受力均勻性。

  ●高精度CNC加工的中間壓板誤差控制在±0.01mm以內，能有效減少安裝誤差，提高運行穩定性。

(2)檢查同步帶與導向結構

  ●確保同步帶張緊適中，無明顯偏移或松弛，避免安裝壓板后造成應力不均。

  ●對于長行程傳動系統，建議增加輔助導向裝置，減少同步帶的軸向偏移。

(3)選擇合適的緊固方式

  ●標準螺栓固定(適用于大部分同步帶傳動系統，安裝簡便)。

  ●防松裝置(如尼龍防松螺母、彈簧墊圈，增強耐振能力)。

  ●磁吸式壓板(新型高端設計，適用于精密設備，可快速拆裝)。

2. 中間壓板的安裝步驟

合理的安裝步驟能確保壓板的受力均勻，避免因固定不當導致的同步帶磨損或運行不穩。

(1)初步定位

  ●先將同步帶安裝在同步輪上，并調整至合適的張緊狀態。

  ●取出中間壓板，將其放置于同步帶與支撐結構之間，確保其齒形與同步帶的齒槽完全對齊。

  ●在螺栓孔或固定點處進行初步對齊，避免安裝后出現偏移。

(2)逐步緊固

  ●采用對角線方式擰緊螺栓，逐步施加均勻的緊固力，以避免單側受力過大導致帶體變形。

  ●對于長行程傳動，可選擇分段緊固方法，每隔一定間距檢查壓板的貼合度，確保整個壓板與同步帶均勻接觸。

  ●對于高精度傳動系統，建議使用扭矩扳手，將螺栓擰緊至推薦扭矩，防止因過緊或過松影響同步帶的張力。

(3)檢測與調試

  ●使用激光對中儀或高精度千分表檢測中間壓板的平行度，確保同步帶在運行過程中不會出現異常偏擺。

  ●進行低速試運行，觀察同步帶的運行狀態，如無異常振動或噪音，則說明安裝成功。

  ●若發現同步帶受力不均勻或有異常抖動，可通過微調壓板或重新分布緊固力進行修正。

3. 中間壓板安裝的優化策略

隨著智能制造的發展，中間壓板的安裝方式不斷優化，以提高安裝效率、減少維護需求及提升整體耐用性。

(1)智能張緊調節系統

  ●2025年新型智能壓板系統集成自動張緊調節裝置，可實時檢測同步帶的張力，并自動調整壓板的固定力度，確保運行穩定性。

  ●適用于高動態負載和精密加工設備，減少人工干預，提高可靠性。

(2)高強度輕量化材料

  ●采用碳纖維復合材料或航空級鋁合金制造的壓板，在保證高強度的同時減少重量，降低運行慣性，提高同步帶的動態響應性能。

  ●適用于高速輸送系統及機器人傳動機構，降低能耗，提高效率。

(3)免維護安裝技術

  ●采用快裝卡扣結構，無需螺栓固定，可在幾秒鐘內完成壓板更換，提高維護效率。

  ●適用于頻繁更換同步帶的生產線或自動化設備，減少停機時間，提高生產效率。

總結

同步帶齒形壓板的中間壓板安裝需要確保尺寸匹配、合理緊固、精確調整，以優化同步帶的運行穩定性和使用壽命。

1.安裝準備階段需要檢查壓板尺寸、同步帶張力及固定方式的合理性。

2.安裝過程中采用對角線緊固法，確保壓板均勻受力，并進行精密調試，以確保同步帶運行平穩。

3.優化策略包括智能張緊調節、高強度輕量化材料及免維護快裝技術，進一步提高安裝效率和長期可靠性。

2025年，隨著自動化安裝技術、智能張緊系統及高耐磨材料的發展，中間壓板的安裝方式將更加高效精準，為同步帶傳動系統提供更優質的解決方案。本文內容是上隆自動化零件商城對“同步帶齒形壓板”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
