同步帶輪的凸肩結構是確保同步帶精確導向、避免軸向竄動和提升嚙合穩定性的關鍵設計元素。合理的凸肩高度選擇，關系到同步帶的導向效果、帶齒嚙合完整度、安裝調試難易程度及整機運行壽命。本文結合2025年最新的機械傳動設計標準，從設計功能、應用考量以及實際選型技巧三個方面，系統解析同步帶輪凸肩高度的選用原則。

一、凸肩高度的基本功能與設計要點

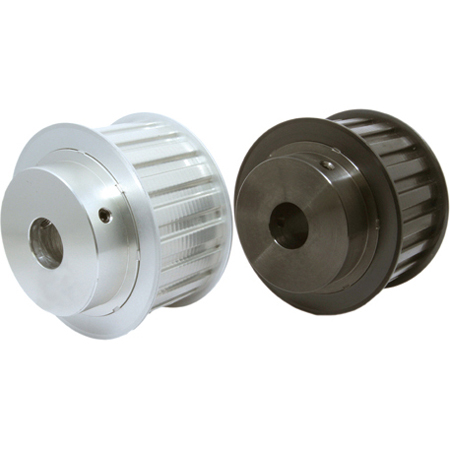

凸肩是指同步帶輪兩側高出齒面的一圈邊緣結構，其主要作用在于限制同步帶在運行過程中沿軸向發生偏移，確保齒形部分始終保持精準嚙合。同步帶在高轉速或頻繁啟動停止的條件下，易因慣性、振動或張緊不均發生微小軸向漂移，若無凸肩限制，會造成同步帶偏出輪齒區域，進而產生跑帶、跳齒甚至損壞現象。

凸肩的高度設計應確保高于同步帶帶體厚度的一定安全余量，但不能過高。過低的凸肩可能失去導向作用，而過高則會導致安裝困難、帶體邊緣干涉，甚至在帶輪輕微偏心時磨損帶體。2025年機械結構標準中建議：凸肩高度通常設計為高出同步帶背面1.0～2.0mm，視帶寬和帶體剛性略作調整。

在高精密設備或自動化傳輸系統中，還需注意凸肩的兩側對稱性，避免因凸肩不等高引起帶體受力偏差。此外，凸肩內側與輪齒之間應具備足夠的圓角過渡，以防帶體在極限偏移時被割傷或壓壞。

二、應用場景中的凸肩設計細節

在同步帶輪的不同應用場景中，凸肩高度有其特定的設計權衡。對于高速運轉的伺服系統或多軸聯動結構，凸肩必須足夠高且加工精度高，以確保帶體穩定運行且避免抖動或異響。在此類系統中，往往選用帶邊帶同步帶(如雙肩導向型)，對應的凸肩高度則需與邊帶完美貼合，確保導向嚴密而無卡滯。

對于輸送設備、物流線和包裝機械，同步帶常因環境灰塵、振動沖擊而易偏移，此時凸肩高度略微加大(如帶厚+2mm)更為穩妥，同時應選用抗磨耗材料或加裝導向輪，以減少凸肩與帶體邊緣之間的干涉與磨耗。

在結構空間受限的設備中，設計人員需在保證導向效果的前提下，控制凸肩不影響帶輪安裝間隙。這類應用中，可采用單側凸肩+限位環的結構來替代雙凸肩設計，從而節省橫向空間并便于拆裝維護。

三、實際選型與優化建議

在實際設計與裝配中，凸肩高度的選型建議綜合以下因素：同步帶厚度、帶體寬度、運行速度、所處環境振動等級及安裝結構形態。通常來說，帶寬越大、帶體越厚，所需的凸肩高度也應適度提高，確保邊緣限制有效。同時，帶體材質(如聚氨酯或橡膠)柔軟程度也會影響凸肩的壓邊效應，軟質帶材需更高凸肩防止擠出，而剛性帶則可適當減低。

為進一步提升凸肩的使用性能，可采用以下優化措施：

  ●在高負載場景中采用金屬倒角處理或滾邊工藝增強凸肩耐磨性;

  ●對于需要頻繁維護拆裝的系統，推薦使用模塊化凸肩或快拆型結構，提升裝配效率;

  ●在高速設備中對凸肩內側進行表面精磨或涂層處理，降低帶體與凸肩間的摩擦系數，減少熱損傷。

總結分析

同步帶輪的凸肩高度設計是傳動系統可靠運行的重要保障，既要確保帶體的導向穩定，又需兼顧安裝調試的便利性和結構緊湊性。合理選擇凸肩高度，需要從同步帶結構參數、使用環境、運轉特性等多角度綜合考慮，并輔以精細加工與優化工藝手段。在2025年制造實踐中，更加注重高精度導向結構和復合材料凸肩設計，正逐步成為同步帶輪發展的新趨勢。設計者應充分理解凸肩功能本質，從細節中提升傳動系統的穩定性與壽命表現。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
