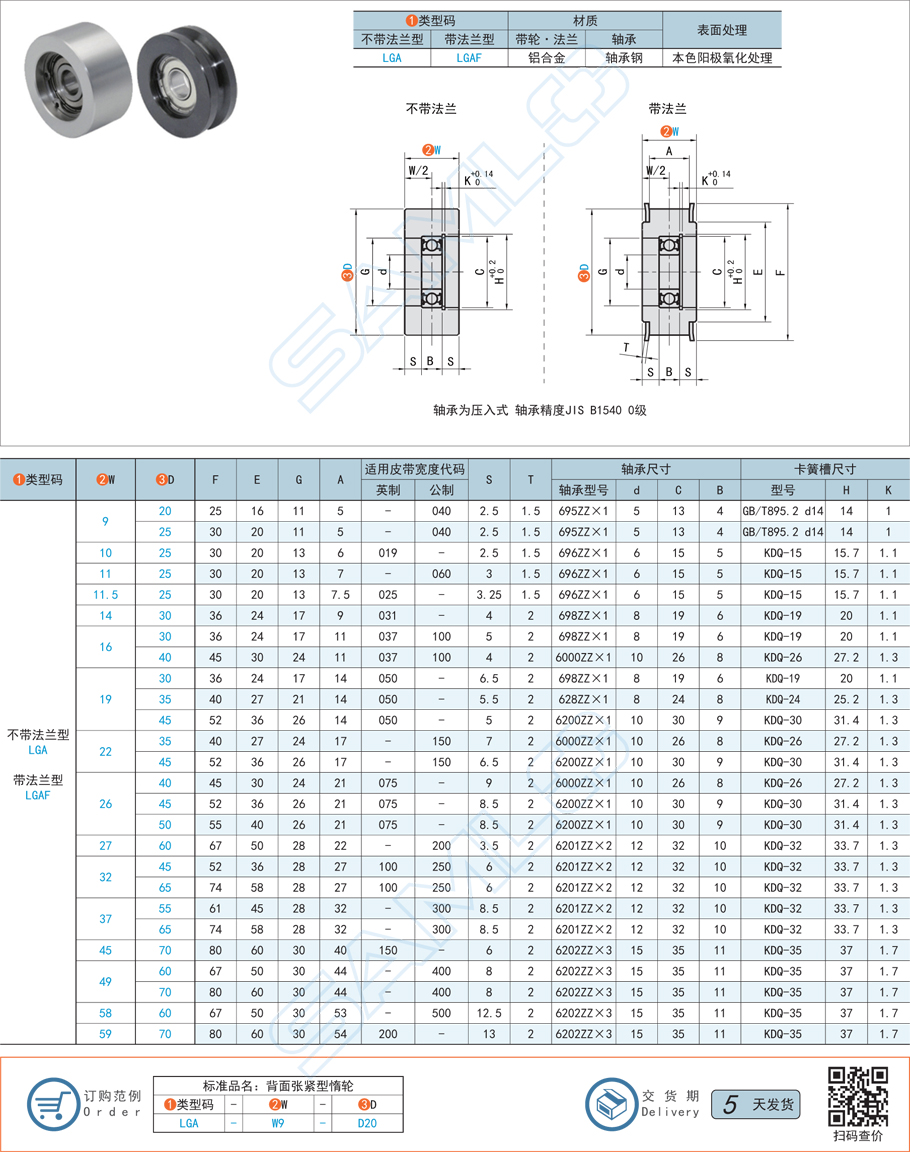

背面張緊型惰輪在傳動系統中起到維持同步帶或皮帶張緊力的關鍵作用。其中，腰形孔安裝方式因其具有調節范圍大、結構簡潔等特點，成為中小型設備及自動化模塊中常用的安裝方案之一。本文圍繞腰形孔結構的設計要點、安裝方法及使用中的注意事項進行詳細闡述，并結合2025年最新制造應用經驗，探討其在現代張緊系統中的優勢與工程適配性。

一、腰形孔安裝方式的基本原理與功能

腰形孔，指一種長圓形的通孔，其孔長方向可提供線性移動的安裝調節空間。在背面張緊型惰輪中，該結構主要應用于惰輪支座或安裝板上。通過在安裝螺栓緊固前沿腰形孔方向微調惰輪位置，可精確控制皮帶張緊力，無需使用復雜的調節裝置。

此類設計的最大優勢在于結構緊湊，適用于空間受限或需快速維護的設備環境。尤其在皮帶負載波動不大、張緊調整頻次低的場景中，腰形孔安裝方式能在保持穩定張緊力的同時簡化設備結構，降低制造和維護成本。

二、設計結構與安裝注意事項

1.孔槽方向與張緊方向一致：腰形孔應沿皮帶運動方向的張緊方向開設，保證惰輪移動時能直接調整皮帶張力。若方向偏差，會導致調節力效率降低甚至結構卡死。

2.螺栓滑動配合與定位穩定性：腰形孔內的螺栓通常采用較大頭部以覆蓋孔寬，防止偏移脫出。同時，調節后需及時緊固，并配合彈墊圈或防松膠以提升鎖定穩定性。在高振動場景下，可額外設置限位卡槽或鎖緊塊進一步加強定位。

3.安裝空間與結構干涉檢查：背面張緊惰輪因位于皮帶反面，其位置通常靠近設備底板或內部框架，因此設計時需充分預留調節行程及工具操作空間，避免安裝時出現干涉或調節困難。

三、實際應用中的優勢與改進方向

腰形孔安裝不僅適用于常規鋼結構支架，還廣泛用于鋁型材系統、模組平臺和線性裝置中。其調節簡便的特點，使其在非連續工況、一次設定型場景下表現出色。2025年最新工業實踐中，一些高端制造商已將傳統腰形孔升級為帶刻度的滑槽結構，使調節過程更直觀、重復精度更高。

此外，也有設計將腰形孔與偏心調節機構組合使用，形成雙重調節系統，兼顧粗調與微調，滿足更復雜的負載變化或熱脹冷縮場景。這種復合式安裝策略在半導體裝配線、精密定位模組中日益普及。

總結分析

腰形孔安裝方式作為背面張緊型惰輪的一種經濟高效的調節結構，在現代傳動設備中擁有廣泛應用價值。它通過線性調節實現可靠張緊，具有結構簡單、操作便捷、安裝靈活的顯著優勢。結合2025年制造業對高精度與高效率的雙重要求，未來腰形孔結構將朝著模塊化、數字化調節與防錯設計方向持續演進，為各類自動化和高端裝備提供更加可靠的張緊解決方案。本文內容是上隆自動化零件商城對“背面張緊型惰輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
