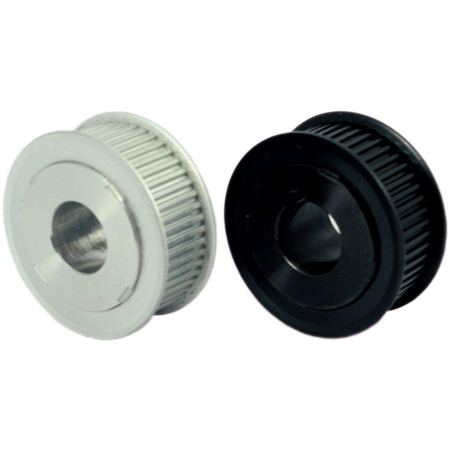

高扭矩同步帶輪在工業傳動系統中承擔著高速、高載的扭矩傳遞任務，其軸孔與軸之間的配合精度直接影響整套動力系統的穩定性、耐久性與傳動效率。合理的軸孔配合不僅確保帶輪可靠固定、傳遞扭矩?zé)o滑移，還能避免應力集中和早期失效。本文從配合類型、干涉設計、加工要求及應用實踐等角度，深入探討高扭矩同步帶輪的軸孔配合技術特點與選用要點。

一、軸孔配合類型的選擇原則

在高扭矩應用中，軸孔配合以過盈配合為主，以防止帶輪在大扭矩作用下與軸之間產生相對旋轉或微滑動。常見配合方式包括壓入式過盈配合與熱裝配合：

  ●壓入式過盈配合：通過機械壓裝帶輪至軸上，依靠微小尺寸差形成的干涉力固定。適用于現場可操作性強、裝配頻率低的場合;

  ●熱裝配合：將帶輪加熱至膨脹后套裝于軸上，待冷卻收縮后自然緊固。適合大規格帶輪、裝配精度要求高或避免損傷軸承的系統。

同時，為確保配合強度與同軸度的穩定性，軸與軸孔的公差等級常采用H7/k6、H7/m6等緊配公差組合。

二、結構強化與加工配合關鍵點

針對高扭矩工況，帶輪軸孔的結構設計和加工精度要求需更嚴格控制：

  ●軸孔幾何形狀應圓度、同心度優良，避免偏心或橢圓導致的運行跳動;

  ●內孔表面粗糙度控制在較低值，有助于提高摩擦配合性能并減小磨損;

  ●定位肩設計或止口定位結構，可以增強安裝時的軸向固定性;

  ●花鍵孔或鍵槽孔結構常用于額外防轉設計，尤其在多次啟停或頻繁沖擊負載環境中更為重要。

對于高精度同步帶傳動，避免松動或軸孔應力集中是關鍵，因此在設計階段應進行有限元分析、應力驗證與實際扭矩模擬測試。

三、使用與維護過程的注意事項

高扭矩同步帶輪在長期使用過程中，軸孔配合區域可能因載荷波動或溫升導致松動、磨損或應力集中裂紋等問題。為延長使用壽命，應：

  ●定期檢查軸與孔的配合狀態，尤其在設備重載或高頻率工況下;

  ●控制帶輪安裝過程中是否采用正確的加熱或壓裝方式，避免因過力或傾斜導致孔壁變形;

  ●使用高質量潤滑防銹劑處理配合表面，可降低裝配過程的磨損和腐蝕風險;

  ●對于帶鍵連接的系統，應注意鍵與鍵槽的間隙匹配，防止鍵松動引起微動疲勞。

高端系統中，已逐步引入錐套固定、脹套聯結等新型無鍵聯結方式，使軸孔配合更具可調性和拆裝便利性。

總結分析

高扭矩同步帶輪的軸孔配合技術，是確保傳動穩定、高效和長壽命運行的基礎環節。合理選擇配合類型、公差等級及結構形式，不僅可避免軸孔松動、磨損等常見故障，還能提升整體設備運行的可靠性和維護便捷性。隨著智能制造的發展，未來軸孔配合方式將朝著更高精度、更便捷裝拆、更強自適應的方向演進，服務于復雜多變的工業傳動需求。本文內容是上隆自動化零件商城對“高扭矩同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
