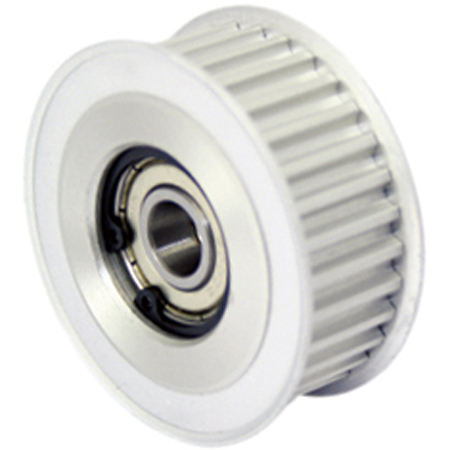

惰輪是同步帶傳動系統中用于張緊或引導同步帶運行的重要部件，其齒形高度對帶輪與同步帶的嚙合穩定性、張力分布與整體傳動效率具有直接影響。齒形高度偏差，尤其在精密運動控制、自動化輸送設備中，可能引發運行不穩、帶體跳齒、異常磨損等問題。本文將從惰輪齒形高度偏差的表現形式、對系統運行的影響以及解決對策三個方面進行系統論述，并結合實際經驗提出觀點與建議。

一、齒形高度偏差的成因與表現

惰輪的齒形高度偏差通常源自加工誤差、模具磨損、裝配松動或材料回彈等因素，表現為齒根深淺不一致、齒頂高低起伏或齒距微小偏差。這種偏差即便在微米級范圍內，也會對高精度傳動系統產生顯著影響，尤其是在同步帶與惰輪嚙合區域。如果齒形高度過高，會導致嚙合過緊，增大帶體磨耗與摩擦阻力;若齒形偏低，則嚙合不充分，出現跳齒、打滑甚至脫帶風險。

二、運行影響及潛在風險

齒形高度偏差首先影響同步帶的張力分布。惰輪通常承擔帶體導向與張緊作用，若齒形不一致，會導致帶體受力不均，從而加劇帶體某一側磨損，縮短使用壽命。此外，嚙合不穩定會引發噪音增大和傳動抖動，嚴重時甚至導致軸承附加載荷上升，引發惰輪或主輪軸承早期失效。在高動態響應系統中，這類偏差更會降低位置控制精度，影響整體運行效率與產品質量。長時間運行還可能造成帶體熱膨脹不均、疲勞斷裂等隱患。

三、解決對策與設計優化

為消除或降低齒形高度偏差帶來的不良影響，首先應從設計與制造環節進行優化。采用精密加工設備，選用高穩定性材料并進行必要的熱處理，可減少齒形加工誤差。模具使用壽命管理也非常關鍵，定期檢測與更換可避免因模具磨損帶來的偏差積累。在裝配階段，建議采用治具輔助定位和多點檢測，確保每一個惰輪齒形尺寸控制在設計公差范圍內。對于要求極高的一體化設備，可優先選擇磨制齒形或精密注塑工藝的惰輪產品。此外，在運行過程中配合張緊裝置與張力反饋系統，也能有效緩沖因齒形偏差產生的不均勻嚙合，提升整體系統的容錯能力。

總結分析

惰輪齒形高度偏差雖屬于微小加工誤差范疇，但對同步帶驅動系統的穩定性與耐久性卻有著顯著影響。偏差不僅會改變嚙合狀態、影響傳動效率，還可能導致結構疲勞、系統噪音上升等一系列連鎖反應。因此，從設計、制造到維護全過程中都必須重視這一細節，采取系統化、精細化的控制手段以保障傳動品質。

個人觀點

在以往為自動貼標機客戶做同步帶驅動優化時，曾遇到因惰輪齒形偏差導致帶體連續偏移的問題，最終通過替換高精度研磨型惰輪并引入張力控制裝置后問題得以解決。由此可見，哪怕是看似不起眼的惰輪細節，也可能成為系統性能瓶頸，值得工程師在設計與選型中加倍關注。本文內容是上隆自動化零件商城對“齒形惰輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
