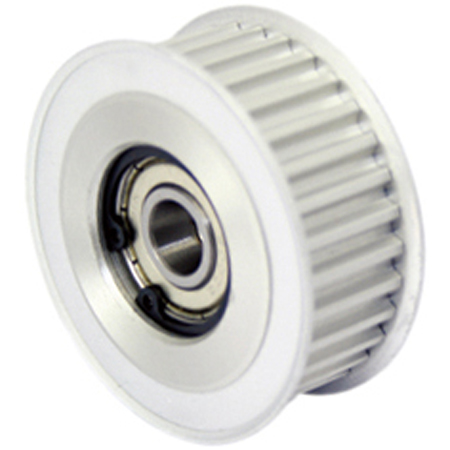

齒形惰輪在同步帶傳動系統中承擔導向、張緊與穩定帶體運行的功能。其結構精度直接影響整個傳動效率與系統壽命。惰輪的“寬度偏差”——即輪體實際寬度與設計寬度之間的偏離，看似微不足道，卻可能對同步帶嚙合狀態、帶體張力分布及運行穩定性造成系統性影響。本文將分段詳述惰輪寬度偏差的類型、成因及對性能的影響，并提出工程應對措施。

一、惰輪寬度偏差的表現與成因

惰輪寬度偏差通常表現為整體過寬或過窄，亦有局部區域厚度不均的情況。這種偏差多由機械加工工藝不規范引起，如車削刀具進給誤差、測量校準不準確、毛坯本身尺寸公差不穩定等。在鋁合金或鋼制惰輪加工中，寬度多為外圓與端面間的尺寸，若端面未做精密銑面處理，則更容易產生不一致性。此外，加工件變形、熱處理引發的尺寸變化也可能導致惰輪寬度實際值與設計圖紙偏離。

二、惰輪寬度偏差對系統的影響

寬度偏差直接決定惰輪與同步帶側向接觸狀態。若惰輪過窄，帶體在運行中易產生側向漂移，造成邊緣磨損加劇、帶齒嚙合偏離甚至脫軌；而若惰輪過寬，則可能導致帶體卡位、局部擠壓、帶背面受壓異常，引發帶體分層、運行噪聲增大甚至系統卡死。在雙惰輪結構中，寬度偏差還可能造成兩輪同步性失衡，使帶體受力不均，降低運行穩定性。此外，若偏差存在于同一輪體左右端，則帶體受力面不對稱，長期運行會導致軸承偏載、輪體擺動，降低整個系統壽命。

三、工程對策與結構優化建議

為確保齒形惰輪寬度符合設計要求，建議在加工階段采用高精度數控車床并引入端面定位夾具，同時進行加工后100%尺寸檢驗。對于惰輪兩端面，應采用專用端銑刀具確保端面垂直度和平行度，避免厚度非對稱現象。在設計階段，預留合理的寬度公差范圍，并考慮同步帶容差的匹配性，避免偏差疊加效應。在裝配過程中，應確保惰輪與相鄰組件間保持足夠的側隙，避免因過緊安裝產生裝配變形或運行干涉。

總結分析

齒形惰輪的寬度雖非直接嚙合參數，但其對帶體運行軌跡、側向穩定性以及系統整體受力均衡起著決定性作用。其偏差不僅會帶來傳動效率下降，更可能因局部摩擦、偏載而誘發同步帶早期失效。因此，無論是在惰輪設計、加工還是裝配環節中，寬度尺寸的精確控制都不容忽視。

個人觀點

在我參與的一臺高速分揀設備項目中，曾因惰輪寬度誤差僅多出0.8毫米，導致同步帶在高速運行中反復偏移，最終引發齒面局部撕裂。起初工程師未重視這一細節，直到更換加工合格的惰輪后才完全恢復正常運行。這讓我深刻意識到，小尺寸誤差在精密設備中同樣可能帶來“系統級”故障，因此細節之處往往才是成敗關鍵。本文內容是上隆自動化零件商城對“齒形惰輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
