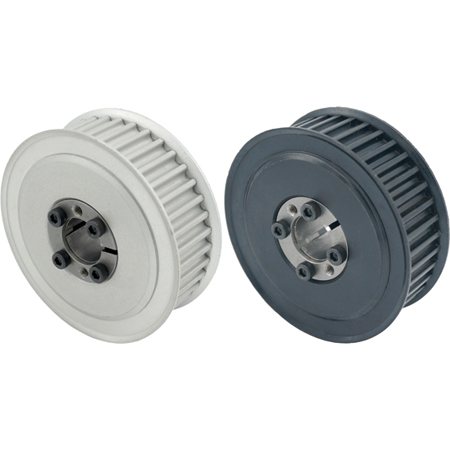

同步帶輪作為機械傳動系統中的關鍵部件，其制造精度對整套設備運行效率與穩定性至關重要。同步帶輪的初步成形加工階段，通常包括毛坯制造、粗加工與預定位處理，是確保后續精加工順利進行的基礎。本文從材料預處理、初步切削到結構輪廓成形三方面展開，分析同步帶輪初期加工的流程要點及技術要求，并在總結中提出優化建議，以保障成品質量穩定、尺寸精度可靠。

一、毛坯制造與材料預處理

同步帶輪的初步加工始于毛坯準備階段，常見毛坯形式包括鑄件、鍛件或機械加工車削胚料，材質多為碳鋼、鋁合金或工程塑料。材料的選擇取決于使用環境、負載條件和制造成本。在正式加工前，需對毛坯進行去應力熱處理，以消除內部殘余應力，避免后續加工中產生變形。同時，對表面氧化皮、飛邊等進行初步清理，確保后續卡裝穩定。對于鍛造毛坯，需特別注意其流線方向與輪體結構是否一致，以防出現結構脆弱點。

二、粗車外形與預定位加工

在完成毛坯準備后，進入粗加工階段，主要任務是將毛坯外圓、端面、孔徑及輪廓近似加工至接近成品尺寸，并為精加工預留足夠余量。此階段需特別注意基準統一的原則，通常采用“一面兩中心孔”的方法，以提高加工同軸度。在中心孔定位下粗車外圓、預鉆中心孔、粗車基準端面和內孔，形成初步輪廓結構。若帶輪為中小規格批量產品，粗車階段可能集成部分臺階加工以提升加工效率。此階段重點是確保輪體結構對稱性和基本幾何精度，為后續精加工打下基礎。

三、關鍵結構特征的初步成形

初步加工還包括某些關鍵結構的預成形，例如齒根預槽、法蘭段定位臺階、以及用于夾持的工藝邊。這些特征雖然在精加工中將再次加工，但必須在早期階段給予足夠精度保障，以防止定位誤差積累。例如帶法蘭同步帶輪，其法蘭初加工需保證與輪緣同心，避免齒帶運行中發生偏擺。此外，對于多階帶輪或有鍵槽結構的設計，需預留結構對應的加工空間，確保整體結構協調性。

總結分析

同步帶輪的初步成形加工不僅是尺寸預處理的過程，更是幾何基準建立和結構對稱性的關鍵階段。毛坯選擇合理、粗加工規程嚴謹、基準控制統一，是保障后續齒形加工、精車、平衡處理等環節順利進行的基礎。建議制造過程中對初期加工數據進行系統化記錄，結合三坐標檢測手段反饋誤差趨勢，從源頭控制產品一致性與性能可靠性。

個人觀點

在一次設備國產化替代項目中，我們將同步帶輪的初加工從傳統單件車削換成自動化批量粗加工后，通過統一毛坯定位基準與增加預檢測工序，顯著減少了后續齒形加工的返修率。這讓我深刻意識到：初步成形雖不涉及精密細節，卻決定了整輪質量的“下限”。制造流程中每一個“粗活”，都是最終“細活”成功的基礎。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
