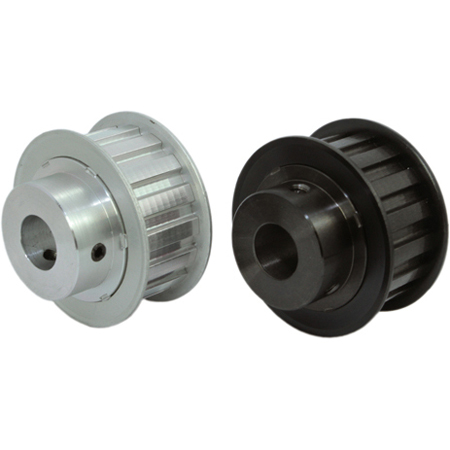

凸肩型同步帶輪具有良好的軸向定位與抗脫帶能力，其安裝設計直接關系到傳動系統的穩定性與使用壽命。本文從定位結構、配合公差、安裝工藝三個方面系統闡述凸肩型同步帶輪的設計要點，幫助工程人員提高裝配精度與運行可靠性。

一、凸肩結構的作用與定位方式

凸肩型同步帶輪在輪緣兩側或一側設有凸出肩部，主要作用是防止同步帶在高速運行中脫出軌道，同時實現對輪體與軸的軸向定位。這類結構特別適用于高速、頻繁啟停或有軸向沖擊載荷的傳動系統，如自動化生產線、機床主軸傳動及包裝設備中。凸肩不僅起限位作用，還提高了輪緣的剛性，有助于同步帶保持齒形嚙合精度。為了增強整體結構的定位性能，安裝時常輔以鍵連接、脹套緊固或定位螺釘等方式。其中，鍵槽+止動螺釘是最常見組合，既能實現精確同軸傳動，又便于維護拆裝。部分緊湊型設計中，也會采用錐套或脹緊套以簡化結構并提升徑向夾緊力，從而增強抗扭傳動能力。

二、配合公差與幾何精度控制要點

在安裝設計中，凸肩型同步帶輪與軸之間的配合必須具備適當的過盈量與軸向定位精度。若配合松動，輪體可能在運行中產生“竄動”或微滑，導致齒距偏移、同步帶偏磨或脫槽。推薦采用H7/h6或H7/k6等級配合，確保輪體緊密貼合主軸，同時不影響裝配操作。對于需高精度定位的場合，如伺服傳動或定位系統，應進一步控制輪孔圓度、端面跳動與軸肩垂直度，以確保安裝后輪體無徑向擺動。凸肩與帶齒輪緣之間的距離應確保帶齒邊緣留有1-2mm間隙，防止同步帶因偏差而產生啃邊。同時，軸肩高度應略高于帶輪內圈寬度1~2mm，既可確保軸向緊靠，也便于工藝調整。在多輪聯動系統中，建議采用統一定位基準面，如以凸肩內側面作為同軸基準，統一保證齒距重合與帶張力一致性。

三、安裝工藝與維護便利性的結構優化

為了便于實際裝配與后期維護，凸肩型同步帶輪的結構設計還應兼顧安裝工藝性與防松結構設置。對于需要頻繁拆裝或調整張力的設備，應優先設計側開孔或螺紋鎖定孔，配合安裝工裝使用。同時，在輪體端面設計檢修孔位或開槽倒角，可提升拆卸便捷性，防止過盈配合造成輪體損傷。若同步帶輪安裝在靠近電機或其他熱源處，需考慮熱膨脹影響，采用可調脹套或浮動式鍵連接結構，避免因熱脹冷縮導致配合松動或應力集中破壞。在防松方面，建議配套安裝止退墊圈、雙螺母鎖緊或涂覆螺紋鎖固膠，尤其在高振動或連續負載變換工況中，能顯著提升連接可靠性。最后，裝配時應避免直接敲擊輪緣，應采用加壓工裝或液壓裝配工具，確保軸線對中，避免輪體變形與齒形損壞。

總結分析

凸肩型同步帶輪通過結構增強實現了更高的軸向穩定性與帶齒定位精度，在中高速傳動場合具有顯著優勢。安裝設計中必須同時兼顧軸向定位、防松措施、熱膨脹補償與加工公差匹配，才能保障同步帶系統長期平穩運行。合理的裝配結構不僅提升整體效率，也便于后期維護與更換，降低設備運維成本。

個人觀點
