雕銑機Z軸承擔垂直方向的升降運動，其同步帶輪需具備高定位精度、良好的扭矩傳遞能力及耐疲勞性。常用齒形包括HTD 3M、5M或GT系列，材質以鋁合金或鋼為主，結構上配合漲緊套或鍵槽以增強穩定性。選型時應兼顧載荷特性、傳動效率與空間限制，確保Z軸平穩可靠運行。

一、Z軸工況特點與基本需求

雕銑機Z軸控制主軸上下運動，其運行要求具有高精度、響應快和重復性好等特點。與X、Y軸相比，Z軸升降頻率相對較低，但對垂直承載能力要求更高。為保障平穩傳動并降低定位誤差，Z軸同步帶輪必須具備高嚙合精度和零反沖特性。同時，Z軸運動慣量大，需選用齒形細密、接觸面積大的同步帶輪以減少齒間滑動。

二、齒形與材料選擇

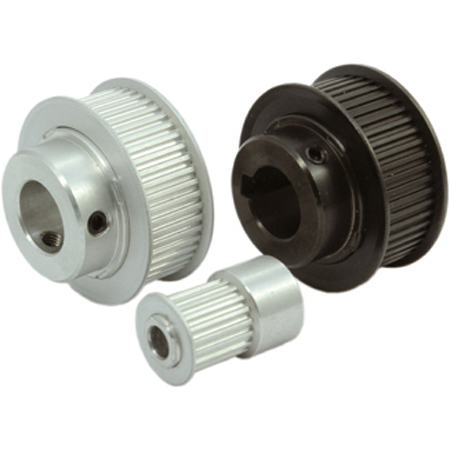

常見齒形有HTD 3M/5M及Gates GT系列，這些齒形可提供更大的嚙合面積和穩定的扭矩輸出。其中HTD 5M適用于中等載荷工況，兼顧精度與強度，適合多數Z軸結構。材質方面，鋁合金同步帶輪因其輕量化特性，可減少Z軸提升慣量;但在高負載環境下，鋼制同步輪更具耐磨優勢。結構上建議選用內孔帶鍵槽或漲緊套結構，以確保長期運行同心度和鎖緊效果。

三、安裝匹配與運行維護

同步帶輪選型應與電機輸出軸及絲桿螺母座的安裝方式相匹配，軸孔尺寸、公差等級和法蘭布局要嚴格配合。此外，為減少滑動和跳齒風險，需控制帶輪與皮帶之間的張緊力，推薦使用可調漲緊裝置。定期檢查帶齒嚙合狀態與軸承配合間隙，有助于提高Z軸整體運行壽命和加工精度。

總結分析

雕銑機Z軸同步帶輪選型應立足于傳動穩定性、承載能力與定位精度三者的平衡。正確選型不僅影響Z軸性能表現，也直接決定整機加工效率與可靠性。合理的齒形結構、材料選配及安裝工藝是保障其性能的關鍵環節。

個人觀點

在雕銑機中，Z軸常被忽視，但其對加工表面質量與刀具壽命有顯著影響。高品質的同步帶輪不僅提升Z軸響應性，還能有效減少間隙與誤差積累。建議在預算允許的前提下優先選擇高精密齒形與穩定連接結構，以實現更高效的加工控制。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
