激光切割機X軸作為高頻運行的橫向運動單元，其同步帶輪選型需滿足高速、低振動、高定位精度的綜合要求。常用齒形包括GT2、GT3或HTD系列，材質以鋁合金為主，兼顧輕量化與強度。選型時還需考慮負載特性、傳動比與安裝方式，確保激光切割過程的穩定性與效率。

一、X軸工況與傳動特性

激光切割機X軸承擔橫向高速移動任務，需實現快速響應與高精度定位。其同步帶輪應具備低齒隙、高嚙合精度和穩定傳動特性。由于切割路徑頻繁變換，X軸上的同步帶輪不僅要耐高頻啟動與制動沖擊，還需具備良好的扭矩傳遞能力。齒形方面，GT2和GT3因齒面包角設計合理，嚙合更緊密，有效降低滑動誤差，成為X軸常用齒形。

二、材質與結構設計選擇

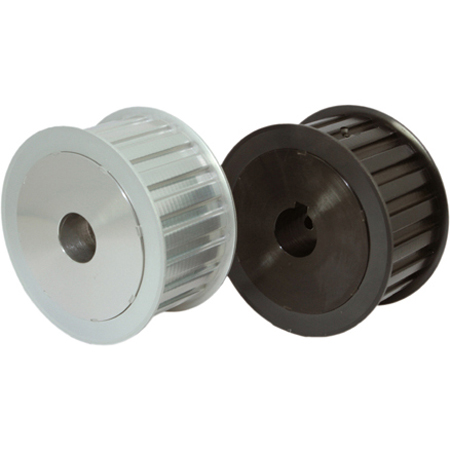

同步帶輪的材質以鋁合金為主，兼顧輕量化與傳動剛性，有助于提高X軸加減速性能并降低整體慣量。在高速運行中，為防止共振與噪音，鋁合金輪體可輔以表面陽極氧化處理提高耐磨性。結構方面，建議選擇帶有法蘭邊緣設計的同步帶輪，防止高速運動時皮帶脫位。軸孔部分可采用漲緊套或精密鍵槽定位方式，確保傳動同心度和機械穩定性。

三、傳動配比與安裝考量

X軸同步帶輪的齒數配比直接影響傳動比與移動速度，應結合步進或伺服電機的速度范圍合理設定。同時，需根據導軌行程設置皮帶長度，并預留張緊行程。為保持長期運行精度，建議配合高精度同步帶，選用帶張緊輪的結構以確保傳動張力穩定。安裝過程中需確保帶輪平行對準，防止皮帶偏磨及定位偏差。

總結分析

X軸是激光切割系統運動核心，其同步帶輪的選型對整機性能至關重要。從齒形、材質到結構設計，每一環節都需精準把控，才能保障切割路徑的平穩、高效與精準。科學合理的同步帶輪配置，不僅提升加工質量，還能延長設備使用壽命。

個人觀點

在激光切割設備的應用中，X軸運行頻率遠高于其他軸向，對同步帶輪的性能提出更高要求。選擇低摩擦、高精度的齒形設計，結合輕質高強材料，是提升整機響應速度和切割精度的關鍵。建議在選型中不應單看成本，更應權衡長期穩定性與加工效益。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
