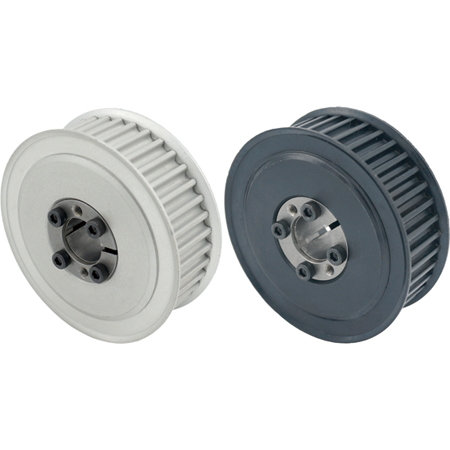

免鍵同步帶輪是一種不依賴鍵槽或鍵連接的帶輪結構，常采用脹緊套或過盈配合方式安裝，以提高傳動效率并減少裝配誤差。鏤空結構設計的主要目的是優化重量、強度、散熱性能，同時確保帶輪在高扭矩和高速工況下保持穩定。

1. 鏤空結構的主要作用

(1)減輕重量

  ●通過合理的鏤空設計，可減少材料使用量，降低整體重量，提高系統動力響應性。

  ●適用于高速傳動系統，如機器人、航空設備、精密機械等。

(2)優化散熱性能

  ●免鍵同步帶輪多用于高扭矩、高速工況，產生的熱量較多。

  ●鏤空結構可增加散熱面積，提升空氣流通效果，降低軸承與皮帶受熱膨脹的風險。

(3)提高結構剛性與穩定性

  ●采用蜂窩、輻條、網格或環形鏤空設計，在保證剛性的前提下，減少材料集中，提高耐沖擊能力。

  ●特別適用于高扭矩傳動，如工業自動化設備、重載機床等。

2. 免鍵同步帶輪的典型鏤空設計

(1)輻條式鏤空

  ●采用徑向輻條結構，類似于車輪輻條，適用于大直徑同步帶輪。

  ●適合高扭矩、低慣量的設備，如CNC機床、輸送設備等。

(2)蜂窩式鏤空

  ●采用蜂窩狀孔洞排列，在保證強度的同時減少材料使用。

  ●適合高速、輕量化應用，如航空航天、精密電子設備。

(3)環形槽鏤空

  ●在輪轂或輪緣部分設置環形凹槽，優化重量分布，減少離心力影響。

  ●適用于高速、高精度同步帶輪，如半導體設備。

3. 設計要點與工藝要求

(1)應力分布優化

  ●鏤空區域需避免應力集中，通常采用圓角過渡設計，防止開裂或斷裂。

  ●進行有限元分析(FEA)，確保鏤空不會削弱關鍵受力部位。

(2)加工精度控制

  ●采用CNC精密銑削、激光切割或鑄造精加工，保證高精度。

  ●鏤空結構可能影響動平衡，需進行平衡檢測與補償。

(3)材料匹配

  ●鋁合金：適合輕量化設計，但需要額外的表面處理以提高耐磨性。

  ●高強度鋼：適合重載工況，但需要合理的鏤空方式以減輕重量。

  ●碳纖維復合材料：適用于極限輕量化設計，如航空設備。

結論

鏤空設計在免鍵同步帶輪中至關重要，可以在減輕重量、優化散熱、提高結構穩定性等方面帶來優勢。不同的鏤空方式適用于不同工況，在設計時需要綜合考慮材料、應力分布、加工精度與平衡性，以確保同步帶輪的高效可靠運行。本文內容是上隆自動化零件商城對“免鍵同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
