技術文獻
發布時間:2024-11-21 11:20:09 人氣:
在設計同步帶輪傳動系統以傳遞特定功率時,需要考慮多個關鍵因素,以確保系統的效率、穩定性和長期可靠性。以下是對同步帶輪傳動功率設計的詳細注意事項。

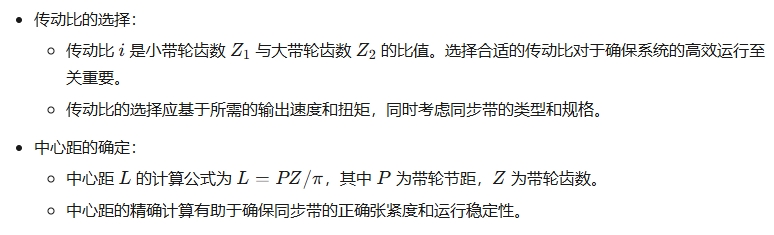

一、傳動比和中心距的精確計算
二、傳動功率的準確計算
1.設計功率的計算:
●設計功率 PdPd 可以通過公式 Pd=KA×PPd=KA×P 計算,其中 PP 為所需傳遞的功率,KAKA 為工況系數,考慮了負載特性和工作環境等因素。
●準確計算設計功率有助于選擇合適的同步帶型號和帶輪尺寸。

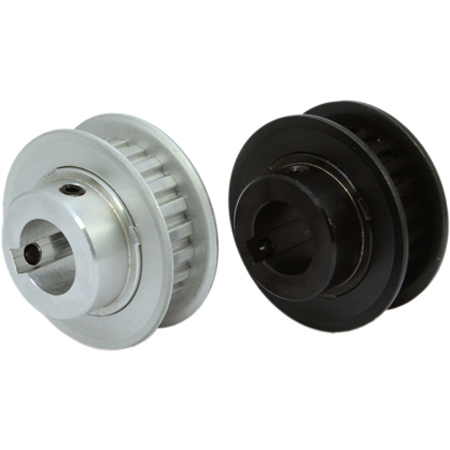

三、帶輪的選擇與材料
1.帶輪材質:
●帶輪通常由中碳鋼或中碳合金結構鋼制成,如45#,40Cr,35SiMn等,并進行適當?shù)臒崽幚硪蕴岣啐X面硬度。
●材料的選擇應基于所需的強度、耐磨性和耐疲勞性。
2.齒面硬度:
●帶輪齒面的硬度對于確保傳動質量和延長使用壽命至關重要。
●通過熱處理等方法提高齒面硬度,可以有效抵抗磨損和疲勞。
四、同步帶的安裝與維護
1.初張緊力的控制:
●安裝同步帶時,應注意控制適當?shù)某鯊埦o力,避免過緊或過松。
●過緊可能導致帶的過早磨損,過松則可能導致傳動效率下降甚至失效。
2.軸線的平行度:
●同步帶傳動中,兩帶輪軸線的平行度要求較高,否則同步帶在工作時會產生跑偏,甚至跳出帶輪。
●確保軸線的平行度有助于提高傳動的穩定性和效率。
五、過載保護與動平衡
1.過載保護:
●設計時必須考慮過載保護,避免因過載導致齒距差,從而產生嚙合干涉與齒面磨損。
●可以通過安裝過載保護裝置或選擇具有過載保護功能的同步帶來實現。
2.動平衡:
●當帶輪轉速大于極限轉速時,必須進行動平衡,以確保系統的穩定性和可靠性。
●動平衡有助于減少振動和噪音,提高傳動質量。
通過以上詳細的設計注意事項,可以確保同步帶輪傳動系統在傳遞特定功率時能夠高效、穩定地運行。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹,希望幫助各行業用戶加深對產品的了解,更好地選擇符合企業需求的優質產品,解決產品選型中遇到的困擾,如有其他的疑問也可免費咨詢上隆自動化零件商城。
