同步帶輪的齒條和齒槽設計方案是確保傳動系統高效、穩定運行的關鍵。

一、齒形選擇

同步帶輪的齒形主要分為英制和公制兩種。英制齒形包括MXL、XL、L、H等，適用于普通扭矩場合;而公制齒形如S2M、S3M、S4M等，則適用于高扭矩場合。齒形的選擇應基于傳動系統的具體需求，如扭矩大小、轉速和工作環境等。

二、齒數確定

齒數是同步帶輪的重要參數之一。同步帶輪的節圓直徑等于齒數乘以齒距再除以π。在設計時，應根據傳動比、帶速和安裝尺寸等因素來確定齒數。通常，齒數越多，傳動比越大，但帶輪直徑也越大，這會增加制造和安裝成本。

三、齒槽設計

齒槽的設計對同步帶輪的性能也有重要影響。齒槽的形狀和尺寸應與同步帶的齒形相匹配，以確保良好的嚙合效果。此外，齒槽的深度和寬度也應適中，既要保證足夠的強度，又要避免過大的摩擦損失。

四、材質與表面處理

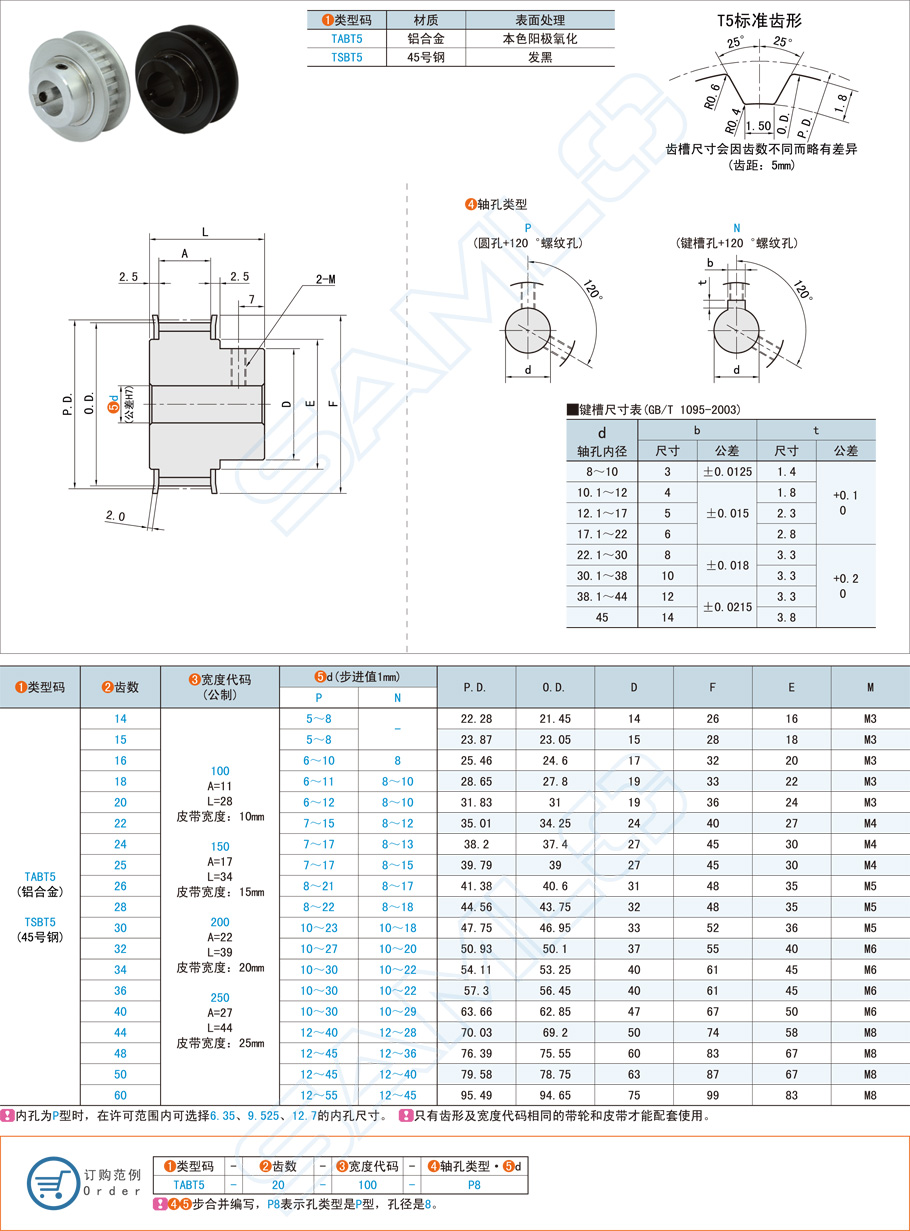

同步帶輪的材質和表面處理也是設計方案中的重要環節。常用的材質有鋁合金和45#鋼。鋁合金具有輕質、耐腐蝕等優點，適用于輕載和中載場合;而45#鋼則具有較高的強度和耐磨性，適用于重載場合。表面處理方面，鋁輪常采用本色氧化或黑色氧化處理，以提高耐腐蝕性和美觀性;鋼輪則常采用四氧化三鐵保護膜或無電解鍍鎳處理，以提高耐磨性和抗腐蝕性。

五、設計實例

以豎直方向同步帶及帶輪選型為例，設計要求托盤及商品自重20kg，滑塊運動1250mm所需時間6s。通過計算，可以選擇5M圓弧帶，齒數z=26，節圓直徑外圓直徑40.24mm。同時，還需要根據具體情況確定帶速、傳動比、中心距等參數。

綜上所述，同步帶輪的齒條和齒槽設計方案需要綜合考慮齒形、齒數、齒槽設計、材質與表面處理等多個因素，以確保傳動系統的性能和可靠性。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
